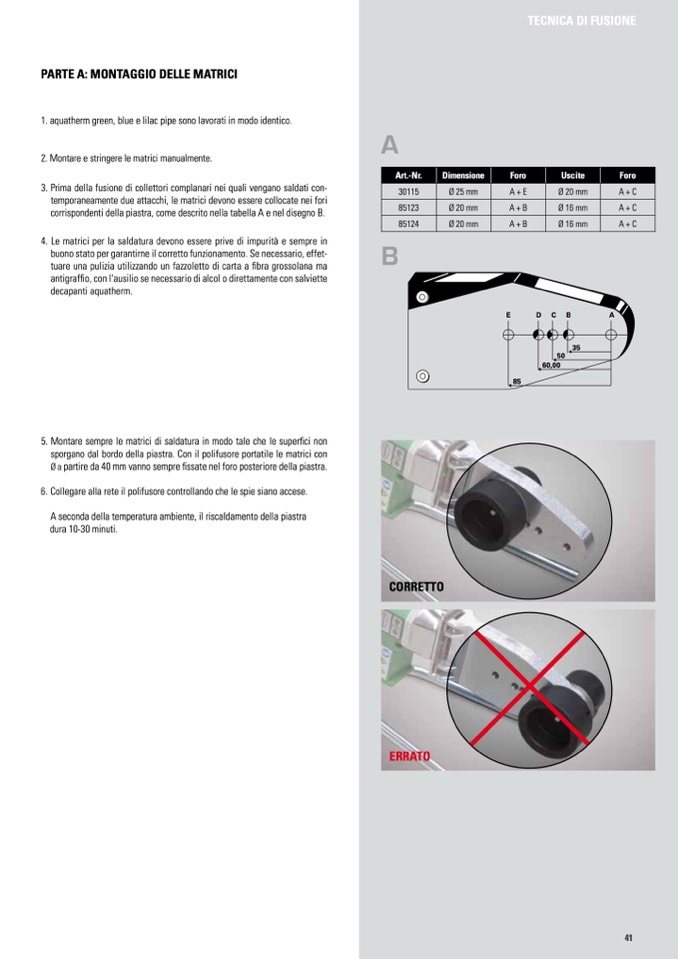

PARTE A: MONTAGGIO DELLE MATRICI

1. aquatherm green, blue e lilac pipe sono lavorati in modo identico.

2. Montare e stringere le matrici manualmente.

3. Prima della fusione di collettori complanari nei quali vengano saldati con-

temporaneamente due attacchi, le matrici devono essere collocate nei fori

corrispondenti della piastra, come descrito nella tabella A e nel disegno B.

4. Le matrici per la saldatura devono essere prive di impurità e sempre in

buono stato per garantirne il corretto funzionamento. Se necessario, effet-

tuare una pulizia utilizzando un fazzoletto di carta a fibra grossolana ma

antigraffio, con l'ausilio se necessario di alcol o direttamente con salviette

decapanti aquatherm.

5. Montare sempre le matrici di saldatura in modo tale che le superfici non

sporgano dal bordo della piastra. Con il polifusore portatile le matrici con

Ø a partire da 40 mm vanno sempre fissate nel foro posteriore della piastra.

6. Collegare alla rete il polifusore controllando che le spie siano accese.

A seconda della temperatura ambiente, il riscaldamento della piastra

dura 10-30 minuti.

A

B

TECNICA DI FUSIONE

Art.-Nr.

Dimensione

Foro

Uscite

Foro

30115

Ø 25 mm

A+E

Ø 20 mm

A+C

85123

Ø 20 mm

A+B

Ø16mm

A+C

85124

Ø 20 mm

A+B

Ø16mm

A+C

E

D

C

B

A

35

50

60,00

85

CORRETTO

ERRATO

41
