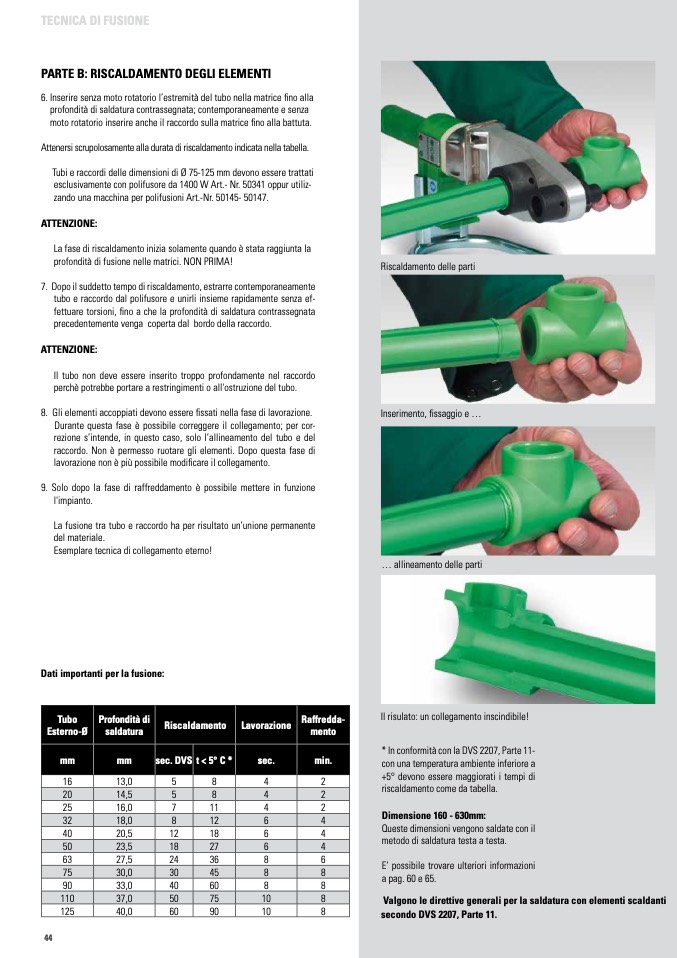

TECNICA DI FUSIONE
PARTE B: RISCALDAMENTO DEGLI ELEMENTI
6. Inserire senza moto rotatorio l’estremità del tubo nella matrice fino alla
profondità di saldatura contrassegnata; contemporaneamente e senza
moto rotatorio inserire anche il raccordo sulla matrice fino alla battuta.
Attenersi scrupolosamente alla durata di riscaldamento indicata nella tabella.
Tubi e raccordi delle dimensioni di Ø 75-125 mm devono essere trattati
esclusivamente con polifusore da 1400 W Art.- Nr. 50341 oppur utiliz-
zando una macchina per polifusioni Art.-Nr. 50145- 50147.
ATTENZIONE:
La fase di riscaldamento inizia solamente quando è stata raggiunta la
profondità di fusione nelle matrici. NON PRIMA!
7. Dopo il suddetto tempo di riscaldamento, estrarre contemporaneamente
tubo e raccordo dal polifusore e unirli insieme rapidamente senza ef-
fettuare torsioni, fino a che la profondità di saldatura contrassegnata
precedentemente venga coperta dal bordo della raccordo.
ATTENZIONE:
Il tubo non deve essere inserito troppo profondamente nel raccordo
perchè potrebbe portare a restringimenti o all'ostruzione del tubo.
8. Gli elementi accoppiati devono essere fissati nella fase di lavorazione.
Durante questa fase è possibile correggere il collegamento; per cor-
rezione s’intende, in questo caso, solo l’allineamento del tubo e del
raccordo. Non è permesso ruotare gli elementi. Dopo questa fase di
lavorazione non è più possibile modificare il collegamento.
9. Solo dopo la fase di raffreddamento è possibile mettere in funzione
l'impianto.
La fusione tra tubo e raccordo ha per risultato un’unione permanente
del materiale.
Esemplare tecnica di collegamento eterno!
Dati importanti per la fusione:
Tubo
Esterno-Ø
Profondità di
saldatura
Riscaldamento
Lavorazione
Raffredda-
mento
mm
mm
sec. DVS
t < 5° C *
sec.
min.
16
13,0
5
8
4
2
20
14,5
5
8
4
2
25
16,0
7
11
4
2
32
18,0
8
12
6
4
40
20,5
12
18
6
4
50
23,5
18
27
6
4
63
27,5
24
36
8
6
75
30,0
30
45
8
8
90
33,0
40
60
8
8
110
37,0
50
75
10
8
125
40,0
60
90
10
8
44
Riscaldamento delle parti
Inserimento, fissaggio e ...
... allineamento delle parti
Il risulato: un collegamento inscindibile!
* In conformità con la DVS 2207, Parte 11-
con una temperatura ambiente inferiore a
+5° devono essere maggiorati i tempi di
riscaldamento come da tabella.
Dimensione 160 - 630mm:
Queste dimensioni vengono saldate con il
metodo di saldatura testa a testa.
E‘ possibile trovare ulteriori informazioni
apag.60e65.
Valgono le direttive generali per la saldatura con elementi scaldanti
secondo DVS 2207, Parte 11.
