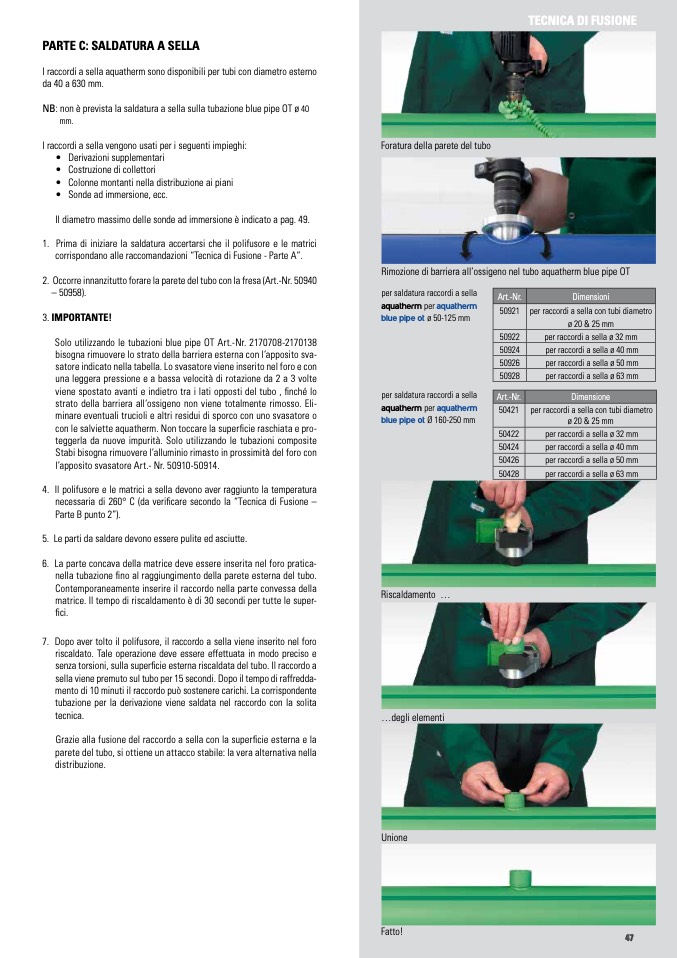

PARTE C: SALDATURA A SELLA

I raccordi a sella aquatherm sono disponibili per tubi con diametro esterno

da40a630mm.

NB: non è prevista la saldatura a sella sulla tubazione blue pipe OT ø 40

mm.

I raccordi a sella vengono usati per i seguenti impieghi:

• Derivazionisupplementari

• Costruzionedicollettori

• Colonnemontantinelladistribuzioneaipiani

• Sondeadimmersione,ecc.

Il diametro massimo delle sonde ad immersione è indicato a pag. 49.

1. Prima di iniziare la saldatura accertarsi che il polifusore e le matrici

corrispondano alle raccomandazioni “Tecnica di Fusione - Parte A”.

2. Occorre innanzitutto forare la parete del tubo con la fresa (Art.-Nr. 50940

– 50958).

3. IMPORTANTE!

Solo utilizzando le tubazioni blue pipe OT Art.-Nr. 2170708-2170138

bisogna rimuovere lo strato della barriera esterna con l’apposito sva-

satore indicato nella tabella. Lo svasatore viene inserito nel foro e con

una leggera pressione e a bassa velocità di rotazione da 2 a 3 volte

viene spostato avanti e indietro tra i lati opposti del tubo , finché lo

strato della barriera all‘ossigeno non viene totalmente rimosso. Eli-

minare eventuali trucioli e altri residui di sporco con uno svasatore o

con le salviette aquatherm. Non toccare la superficie raschiata e pro-

teggerla da nuove impurità. Solo utilizzando le tubazioni composite

Stabi bisogna rimuovere l’alluminio rimasto in prossimità del foro con

l’apposito svasatore Art.- Nr. 50910-50914.

4. Il polifusore e le matrici a sella devono aver raggiunto la temperatura

necessaria di 260° C (da verificare secondo la “Tecnica di Fusione –

Parte B punto 2”).

5. Le parti da saldare devono essere pulite ed asciutte.

6. La parte concava della matrice deve essere inserita nel foro pratica-

nella tubazione fino al raggiungimento della parete esterna del tubo.

Contemporaneamente inserire il raccordo nella parte convessa della

matrice. Il tempo di riscaldamento è di 30 secondi per tutte le super-

fici.

7. Dopo aver tolto il polifusore, il raccordo a sella viene inserito nel foro

riscaldato. Tale operazione deve essere effettuata in modo preciso e

senza torsioni, sulla superficie esterna riscaldata del tubo. Il raccordo a

sella viene premuto sul tubo per 15 secondi. Dopo il tempo di raffredda-

mento di 10 minuti il raccordo può sostenere carichi. La corrispondente

tubazione per la derivazione viene saldata nel raccordo con la solita

tecnica.

Grazie alla fusione del raccordo a sella con la superficie esterna e la

parete del tubo, si ottiene un attacco stabile: la vera alternativa nella

distribuzione.

TECNICA DI FUSIONE

Foratura della parete del tubo

Rimozione di barriera all’ossigeno nel tubo aquatherm blue pipe OT

per saldatura raccordi a sella

aquatherm per aquatherm

blue pipe ot ø 50-125 mm

per saldatura raccordi a sella

aquatherm per aquatherm

blue pipe ot Ø 160-250 mm

Art.-Nr.

Dimensioni

50921

per raccordi a sella con tubi diametro

ø 20 & 25 mm

50922

per raccordi a sella ø 32 mm

50924

per raccordi a sella ø 40 mm

50926

per raccordi a sella ø 50 mm

50928

per raccordi a sella ø 63 mm

Art.-Nr.

Dimensione

50421

per raccordi a sella con tubi diametro

ø 20 & 25 mm

50422

per raccordi a sella ø 32 mm

50424

per raccordi a sella ø 40 mm

50426

per raccordi a sella ø 50 mm

50428

per raccordi a sella ø 63 mm

Riscaldamento ...

...degli elementi

Unione

Fatto!
