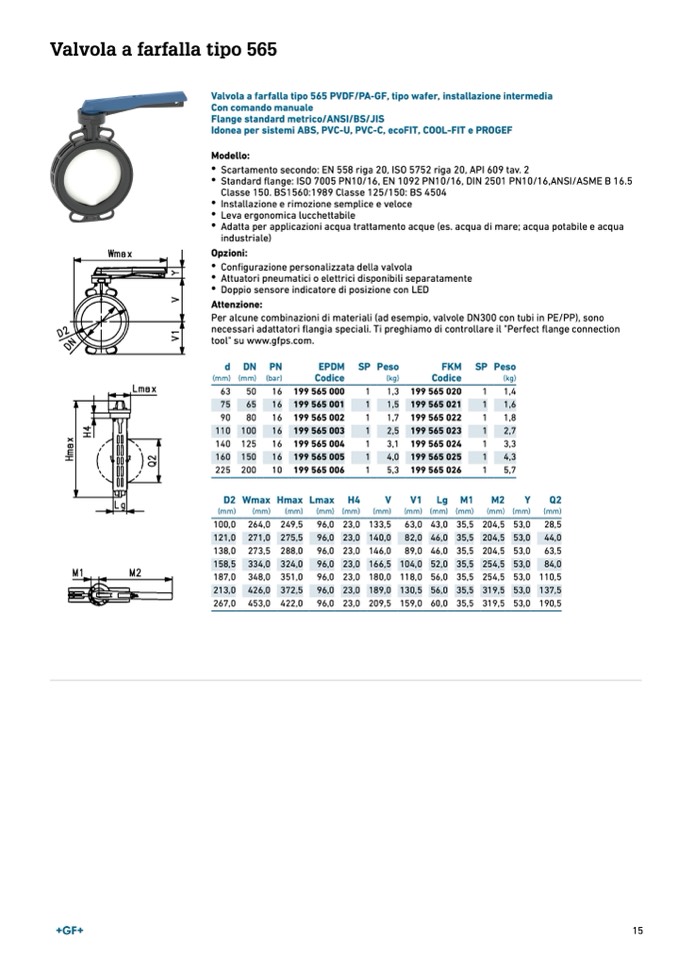

Valvola a farfalla tipo 565
Valvola a farfalla tipo 565 PVDF/PA-GF, tipo wafer, installazione intermedia
Con comando manuale
Flange standard metrico/ANSI/BS/JIS
Idonea per sistemi ABS, PVC-U, PVC-C, ecoFIT, COOL-FIT e PROGEF
Modello:
•
Scartamento secondo: EN 558 riga 20, ISO 5752 riga 20, API 609 tav. 2
•
Standard flange: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16,ANSI/ASME B 16.5
Classe 150. BS1560:1989 Classe 125/150: BS 4504
•
Installazione e rimozione semplice e veloce
•
Leva ergonomica lucchettabile
•
Adatta per applicazioni acqua trattamento acque (es. acqua di mare; acqua potabile e acqua
industriale)
Opzioni:
•
Configurazione personalizzata della valvola
•
Attuatori pneumatici o elettrici disponibili separatamente
•
Doppio sensore indicatore di posizione con LED
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d
D
N
PN
(mm) (mm) (bar)
63
50
16
75
65
16
90
80
16
110 100
16
140 125
16
160 150
16
225 200
10
EPDM
Codice
199 565 000
199 565 001
199 565 002
199 565 003
199 565 004
199 565 005
199 565 006
SP Peso
(kg)
1
1,3
1
1,5
1
1,7
1
2,5
1
3,1
1
4,0
1
5,3
V
FKM
Codice
199 565 020
199 565 021
199 565 022
199 565 023
199 565 024
199 565 025
199 565 026
V1 Lg M1
SP Peso
(kg)
1
1,4
1
1,6
1
1,8
1
2,7
1
3,3
1
4,3
1
5,7
M2
Y
Q2
(mm) (mm)
(mm)
204,5 53,0 28,5
204,5 53,0 44,0
204,5 53,0 63,5
254,5 53,0 84,0
254,5 53,0 110,5
319,5 53,0 137,5
319,5 53,0 190,5
D2WmaxHmaxLmax H4
(mm)
(mm)
(mm)
(mm) (mm)
100,0 264,0 249,5
96,0 23,0
121,0 271,0 275,5
96,0 23,0
138,0 273,5 288,0
96,0 23,0
158,5 334,0 324,0
96,0 23,0
187,0 348,0 351,0
96,0 23,0
213,0 426,0 372,5
96,0 23,0
267,0 453,0 422,0
96,0 23,0
(mm)
(mm) (mm) (mm)
133,5 63,0 43,0 35,5
140,0 82,0 46,0 35,5
146,0 89,0 46,0 35,5
166,5 104,0 52,0 35,5
180,0 118,0 56,0 35,5
189,0 130,5 56,0 35,5
209,5 159,0 60,0 35,5
15
