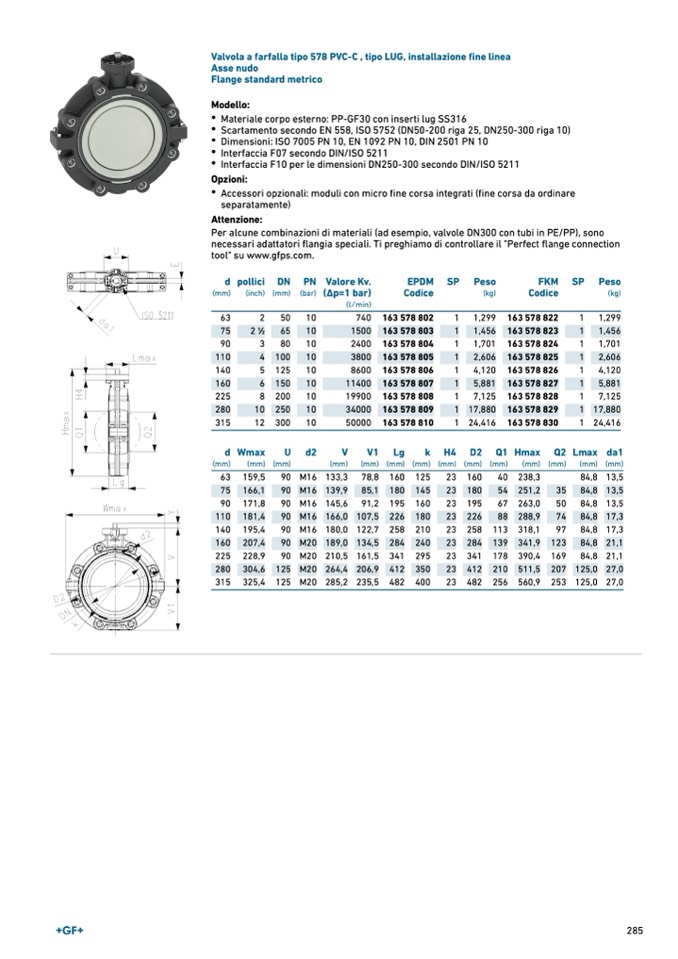

Valvola a farfalla tipo 578 PVC-C , tipo LUG, installazione fine linea
Asse nudo
Flange standard metrico
Modello:
•
Materiale corpo esterno: PP-GF30 con inserti lug SS316
•
Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
•
Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
•
Interfaccia F07 secondo DIN/ISO 5211
•
Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211
Opzioni:
•
Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d
(mm)
63
75
90
110
140
160
225
280
315
pollici
(inch)
2
2
1
∕
2
3
4
5
6
8
10
12
DN
(mm)
50
65
80
100
125
150
200
250
300
U
PN Valore Kv.
(bar)
(Δp=1 bar)
(l ⁄ min)
10
740
10
1500
10
2400
10
3800
10
8600
10
11400
10
19900
10
34000
10
50000
d2
V
V1
(mm)
(mm)
M16 133,3 78,8
M16 139,9 85,1
M16 145,6 91,2
M16 166,0 107,5
M16 180,0 122,7
M20 189,0 134,5
M20 210,5 161,5
M20 264,4 206,9
M20 285,2 235,5
EPDM
Codice
163 578 802
163 578 803
163 578 804
163 578 805
163 578 806
163 578 807
163 578 808
163 578 809
163 578 810
SP Peso
FKM
(kg)
Codice
(kg)
SP Peso
1
1,299 163 578 822
1
1,456 163 578 823
1
1,701 163 578 824
1
2,606 163 578 825
1
4,120 163 578 826
1
5,881 163 578 827
1
7,125 163 578 828
1 17,880 163 578 829
1 24,416 163 578 830
1
1,299
1
1,456
1
1,701
1
2,606
1
4,120
1
5,881
1
7,125
1 17,880
1 24,416
dWmax
Lg
k H4 D2 Q1Hmax Q2Lmaxda1
(mm) (mm) (mm) (mm) (mm)
(mm) (mm)
(mm) (mm)
(mm)
(mm) (mm)
63 159,5
90
75 166,1
90
90 171,8
90
110 181,4
90
140 195,4
90
160 207,4
90
225 228,9
90
280 304,6 125
315 325,4 125
160 125
23 160
40 238,3
180 145
23 180
54 251,2
195 160
23 195
67 263,0
226 180
23 226
88 288,9
258 210
23 258 113 318,1
284 240
23 284 139 341,9
341 295
23 341 178 390,4
412 350
23 412 210 511,5
482 400
23 482 256 560,9
84,8 13,5
35
84,8 13,5
50
84,8 13,5
74
84,8 17,3
97
84,8 17,3
123
84,8 21,1
169
84,8 21,1
207 125,0 27,0
253 125,0 27,0
285
