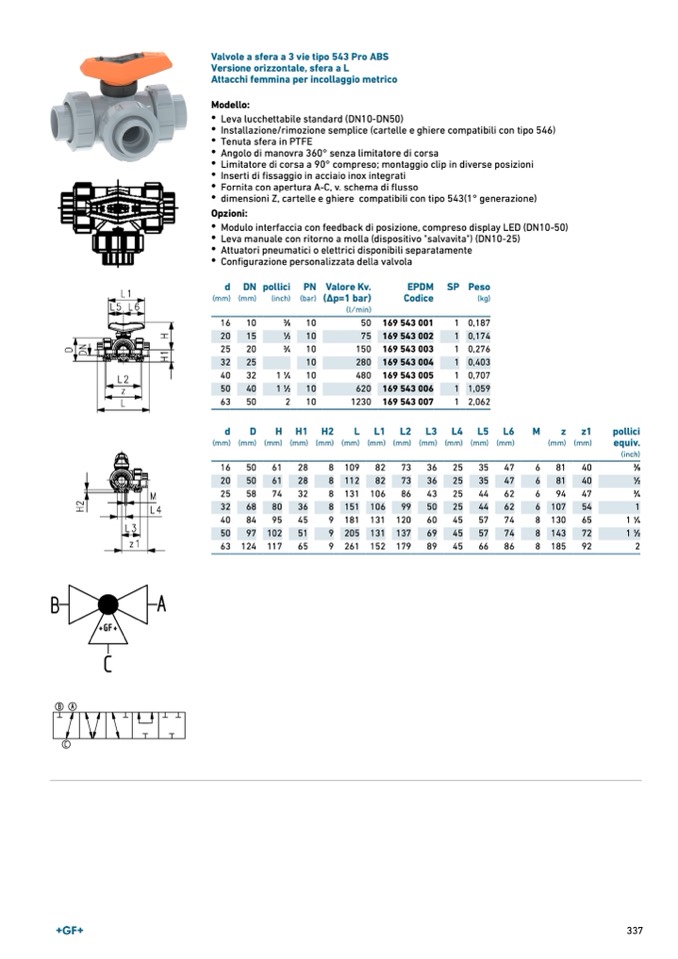

Valvole a sfera a 3 vie tipo 543 Pro ABS
Versione orizzontale, sfera a L
Attacchi femmina per incollaggio metrico
Modello:
•
Leva lucchettabile standard (DN10-DN50)
•
Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
•
Tenuta sfera in PTFE
•
Angolo di manovra 360° senza limitatore di corsa
•
Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
•
Inserti di fissaggio in acciaio inox integrati
•
Fornita con apertura A-C, v. schema di flusso
•
dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)
Opzioni:
•
Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
•
Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
•
Attuatori pneumatici o elettrici disponibili separatamente
•
Configurazione personalizzata della valvola
