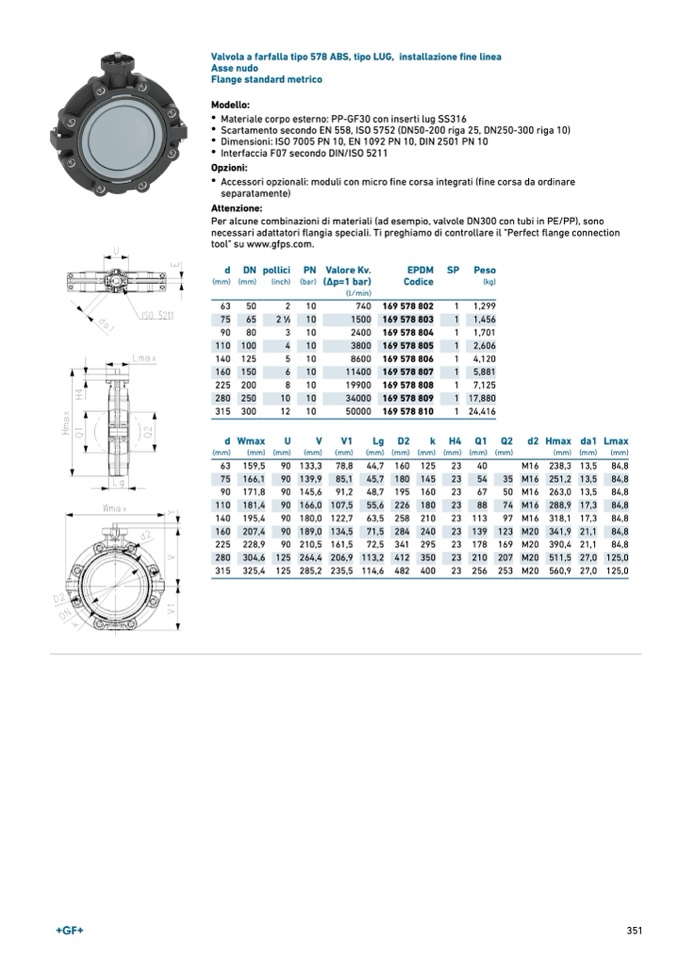

Valvola a farfalla tipo 578 ABS, tipo LUG, installazione fine linea
Asse nudo
Flange standard metrico
Modello:
•
Materiale corpo esterno: PP-GF30 con inserti lug SS316
•
Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
•
Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
•
Interfaccia F07 secondo DIN/ISO 5211
Opzioni:
•
Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d
(mm)
63
75
90
110
140
160
225
280
315
DN pollici
(mm)
(inch)
50
2
65
2
1
∕
2
80
3
100
4
125
5
150
6
200
8
250
10
300
12
PN
(bar)
10
10
10
10
10
10
10
10
10
Valore Kv.
(Δp=1 bar)
(l ⁄ min)
740
1500
2400
3800
8600
11400
19900
34000
50000
SP Peso
EPDM
Codice
(kg)
169 578 802
169 578 803
169 578 804
169 578 805
169 578 806
169 578 807
169 578 808
169 578 809
169 578 810
1
1,299
1
1,456
1
1,701
1
2,606
1
4,120
1
5,881
1
7,125
1 17,880
1 24,416
d Wmax
U
(mm)
(mm) (mm)
63 159,5
90
75 166,1
90
90 171,8
90
110 181,4
90
140 195,4
90
160 207,4
90
225 228,9
90
280 304,6 125
315 325,4 125
V
V1
Lg D2
k H4 Q1 Q2
(mm)
(mm)
(mm) (mm) (mm) (mm) (mm) (mm)
133,3 78,8 44,7 160 125
23
40
139,9 85,1 45,7 180 145
23
54
35
145,6 91,2 48,7 195 160
23
67
50
166,0 107,5 55,6 226 180
23
88
74
180,0 122,7 63,5 258 210
23 113
97
189,0 134,5 71,5 284 240
23 139 123
210,5 161,5 72,5 341 295
23 178 169
264,4 206,9 113,2 412 350
23 210 207
285,2 235,5 114,6 482 400
23 256 253
d2 Hmax da1 Lmax
(mm) (mm)
(mm)
M16 238,3 13,5
84,8
M16 251,2 13,5
84,8
M16 263,0 13,5
84,8
M16 288,9 17,3
84,8
M16 318,1 17,3
84,8
M20 341,9 21,1
84,8
M20 390,4 21,1
84,8
M20 511,5 27,0 125,0
M20 560,9 27,0 125,0
