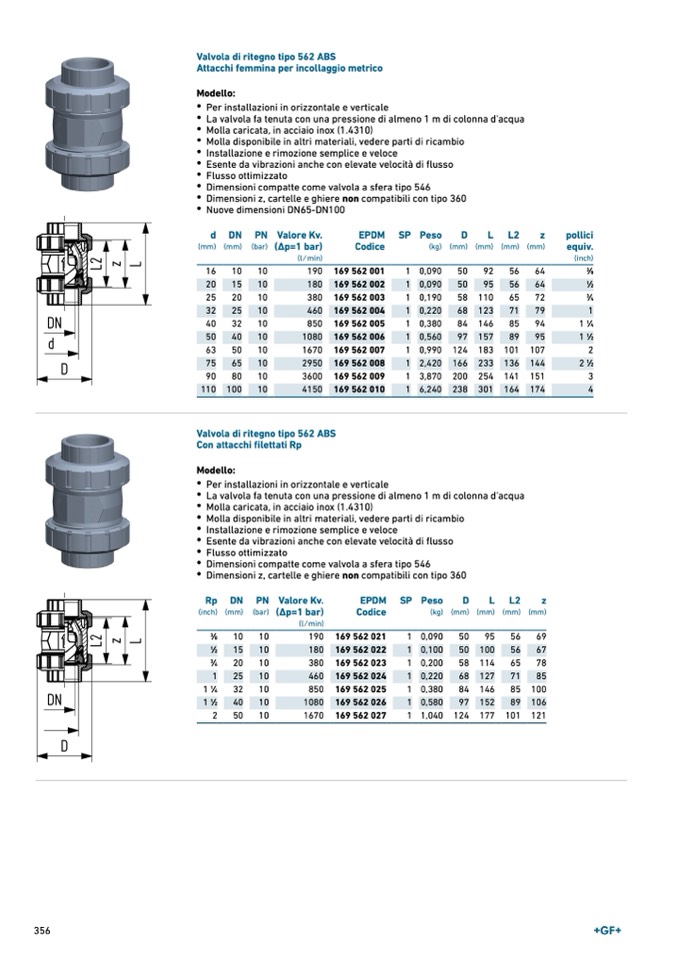

Valvola di ritegno tipo 562 ABS
Attacchi femmina per incollaggio metrico
Modello:
•
Per installazioni in orizzontale e verticale
•
La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
•
Molla caricata, in acciaio inox (1.4310)
•
Molla disponibile in altri materiali, vedere parti di ricambio
•
Installazione e rimozione semplice e veloce
•
Esente da vibrazioni anche con elevate velocità di flusso
•
Flusso ottimizzato
•
Dimensioni compatte come valvola a sfera tipo 546
•
Dimensioni z, cartelle e ghiere non compatibili con tipo 360
•
Nuove dimensioni DN65-DN100
d DN PN
(mm) (mm) (bar)
Valore Kv.
(Δp=1 bar)
(l ⁄ min)
EPDM
Codice
169 562 001
169 562 002
169 562 003
169 562 004
169 562 005
169 562 006
169 562 007
169 562 008
169 562 009
169 562 010
SP Peso
D
(kg) (mm)
L L2
z
(mm) (mm) (mm)
92
56
64
95
56
64
110
65
72
123
71
79
146
85
94
157
89
95
183 101 107
233 136 144
254 141 151
301 164 174
pollici
equiv.
(inch)
3
∕
8
1
∕
2
3
∕
4
1
1
1
∕
4
1
1
∕
2
2
2
1
∕
2
3
4
16
10
20
15
25
20
32
25
40
32
50
40
63
50
75
65
90
80
110 100
10
190
10
180
10
380
10
460
10
850
10
1080
10
1670
10
2950
10
3600
10
4150
1 0,090
1 0,090
1 0,190
1 0,220
1 0,380
1 0,560
50
50
58
68
84
97
1 0,990 124
1 2,420 166
1 3,870 200
1 6,240 238
Valvola di ritegno tipo 562 ABS
Con attacchi filettati Rp
Modello:
•
Per installazioni in orizzontale e verticale
•
La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
•
Molla caricata, in acciaio inox (1.4310)
•
Molla disponibile in altri materiali, vedere parti di ricambio
•
Installazione e rimozione semplice e veloce
•
Esente da vibrazioni anche con elevate velocità di flusso
•
Flusso ottimizzato
•
Dimensioni compatte come valvola a sfera tipo 546
•
Dimensioni z, cartelle e ghiere non compatibili con tipo 360
Rp DN PN
(inch) (mm) (bar)
Valore Kv.
(Δp=1 bar)
(l ⁄ min)
EPDM
Codice
169 562 021
169 562 022
169 562 023
169 562 024
169 562 025
169 562 026
169 562 027
SP Peso
D
(kg) (mm)
L L2
z
(mm) (mm) (mm)
95
56
69
100
56
67
114
65
78
127
71
85
146
85 100
152
89 106
177 101 121
1
1
∕
4
1
1
∕
2
32
10
850
40
10
1080
50
50
58
68
84
97
3
∕
8
10
10
190
1
∕
2
15
10
180
3
∕
4
20
10
380
1
25
10
460
1 0,090
1 0,100
1 0,200
1 0,220
1 0,380
1 0,580
1 1,040 124
2
50
10
1670
