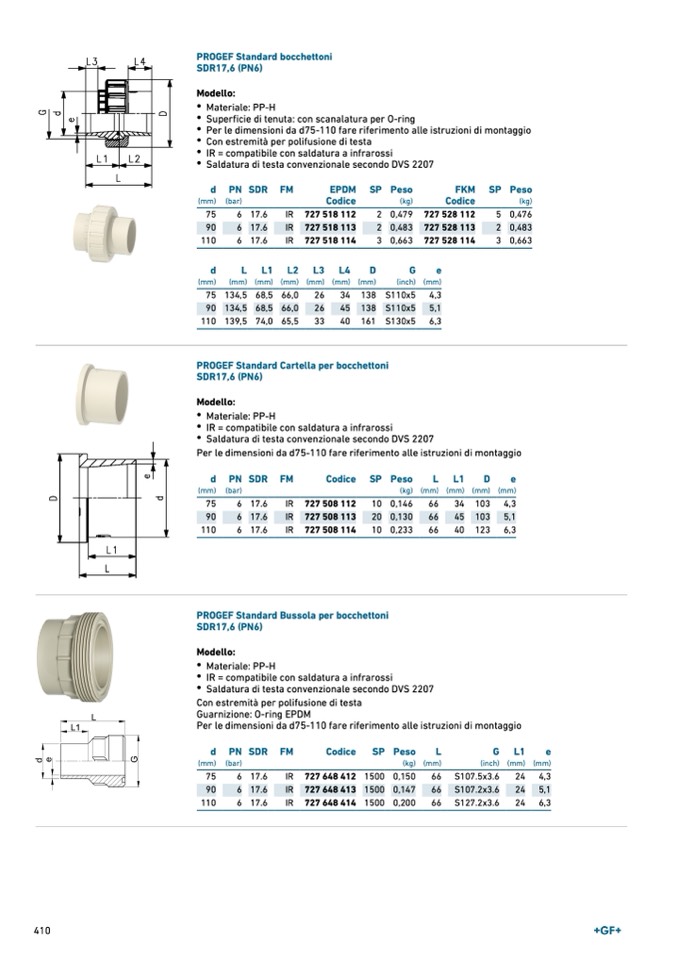

PROGEF Standard bocchettoni
SDR17,6 (PN6)
Modello:
•
Materiale: PP-H
•
Superficie di tenuta: con scanalatura per O-ring
•
Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio
•
Con estremità per polifusione di testa
•
IR = compatibile con saldatura a infrarossi
•
Saldatura di testa convenzionale secondo DVS 2207
d PN SDR FM
EPDM
Codice
727 518 112
727 518 113
727 518 114
SP Peso
(kg)
2 0,479
2 0,483
3 0,663
FKM
Codice
727 528 112
727 528 113
727 528 114
e
(mm)
4,3
5,1
6,3
SP Peso
(kg)
5 0,476
2 0,483
3 0,663
(mm) (bar)
75
6
90
6
110
6
d
L
(mm)
(mm)
75 134,5
90 134,5
110 139,5
17.6
IR
17.6
IR
17.6
IR
L1 L2
(mm) (mm)
68,5 66,0
68,5 66,0
74,0 65,5
L3 L4
D
G
(mm) (mm) (mm)
(inch)
26
34 138 S110x5
26
45 138 S110x5
33
40 161 S130x5
PROGEF Standard Cartella per bocchettoni
SDR17,6 (PN6)
Modello:
•
Materiale: PP-H
•
IR = compatibile con saldatura a infrarossi
•
Saldatura di testa convenzionale secondo DVS 2207
Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio
d PNSDR FM
Codice SPPeso
L L1
D
e
(mm) (bar)
75
6 17.6
IR
90
6 17.6
IR
110
6 17.6
IR
(kg) (mm) (mm) (mm) (mm)
727 508 112
727 508 113
727 508 114
10 0,146
66
34
20 0,130
66
45
10 0,233
66
40
103 4,3
103 5,1
123 6,3
PROGEF Standard Bussola per bocchettoni
SDR17,6 (PN6)
Modello:
•
Materiale: PP-H
•
IR = compatibile con saldatura a infrarossi
•
Saldatura di testa convenzionale secondo DVS 2207
Con estremità per polifusione di testa
Guarnizione: O-ring EPDM
Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio
d PN SDR FM
(mm) (bar)
75
6 17.6
IR
90
6 17.6
IR
110
6 17.6
IR
Codice
SP Peso
L
G L1
e
(inch) (mm) (mm)
S107.5x3.6
24 4,3
S107.2x3.6
24 5,1
S127.2x3.6
24 6,3
727 648 412
727 648 413
727 648 414
(kg) (mm)
1500 0,150
66
1500 0,147
66
1500 0,200
66
