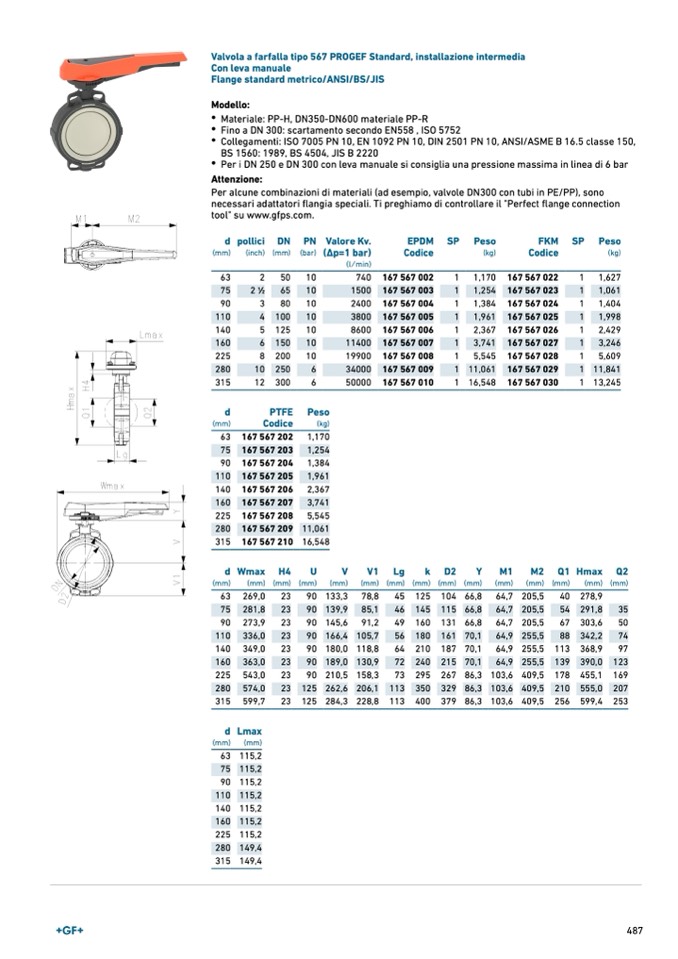

Valvola a farfalla tipo 567 PROGEF Standard, installazione intermedia

Con leva manuale

Flange standard metrico/ANSI/BS/JIS

Modello:

•

Materiale: PP-H, DN350-DN600 materiale PP-R

•

Fino a DN 300: scartamento secondo EN558 , ISO 5752

•

Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,

BS 1560: 1989, BS 4504, JIS B 2220

•

Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Attenzione:

Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono

necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection

tool" su www.gfps.com.

d

(mm)

63

75

90

110

140

160

225

280

315

d

(mm)

63

75

90

110

140

160

225

280

315

pollici

(inch)

2

2

1

∕

2

3

4

5

6

8

10

12

DN PN

(mm) (bar)

50

10

65

10

80

10

100

10

125

10

150

10

200

10

250

6

300

6

Valore Kv.

(Δp=1 bar)

(l ⁄ min)

740

1500

2400

3800

8600

11400

19900

34000

50000

EPDM

Codice

167 567 002

167 567 003

167 567 004

167 567 005

167 567 006

167 567 007

167 567 008

167 567 009

167 567 010

SP Peso

FKM

(kg)

Codice

(kg)

SP Peso

1

1,170 167 567 022

1

1,254 167 567 023

1

1,384 167 567 024

1

1,961 167 567 025

1

2,367 167 567 026

1

3,741 167 567 027

1

5,545 167 567 028

1 11,061 167 567 029

1 16,548 167 567 030

1

1,627

1

1,061

1

1,404

1

1,998

1

2,429

1

3,246

1

5,609

1 11,841

1 13,245

PTFE Peso

Codice

(kg)

167 567 202 1,170

167 567 203 1,254

167 567 204 1,384

167 567 205 1,961

167 567 206 2,367

167 567 207 3,741

167 567 208 5,545

167 567 209 11,061

167 567 210 16,548

dWma

x

H

4

U

V

V

1

L

g

k

D

2

Y

M

1

M

2

Q1Hma

x

Q2

(mm)

(mm) (mm) (mm)

(mm)

(mm) (mm) (mm) (mm) (mm)

(mm)

(mm) (mm)

(mm) (mm)

63 269,0

23

90 133,3 78,8

45 125 104 66,8 64,7 205,5

40 278,9

75 281,8

23

90 139,9 85,1

46 145 115 66,8 64,7 205,5

54 291,8

35

90 273,9

23

90 145,6 91,2

49 160 131 66,8 64,7 205,5

67 303,6

50

110 336,0

23

90 166,4 105,7

56 180 161 70,1 64,9 255,5

88 342,2

74

140 349,0

23

90 180,0 118,8

64 210 187 70,1 64,9 255,5 113 368,9

97

160 363,0

23

90 189,0 130,9

72 240 215 70,1 64,9 255,5 139 390,0 123

225 543,0

23

90 210,5 158,3

73 295 267 86,3 103,6 409,5 178 455,1 169

280 574,0

23 125 262,6 206,1 113 350 329 86,3 103,6 409,5 210 555,0 207

315 599,7

23 125 284,3 228,8 113 400 379 86,3 103,6 409,5 256 599,4 253

d Lmax

(mm)

(mm)

63 115,2

75 115,2

90 115,2

110 115,2

140 115,2

160 115,2

225 115,2

280 149,4

315 149,4
