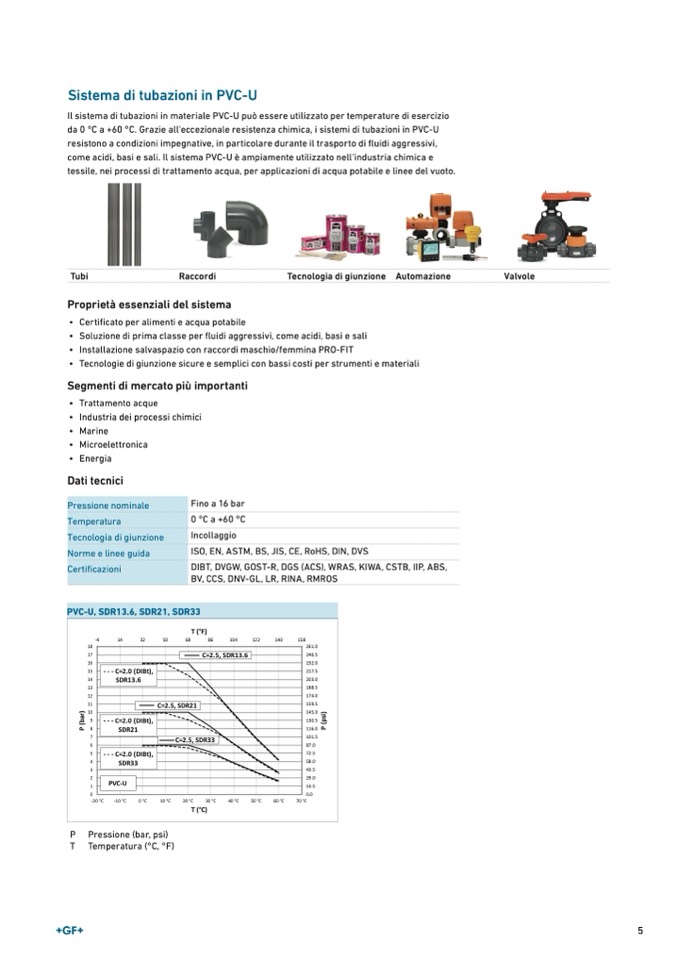

Sistema di tubazioni in PVC-U

Il sistema di tubazioni in materiale PVC-U può essere utilizzato per temperature di esercizio

da 0 °C a +60 °C. Grazie all'eccezionale resistenza chimica, i sistemi di tubazioni in PVC-U

resistono a condizioni impegnative, in particolare durante il trasporto di fluidi aggressivi,

come acidi, basi e sali. Il sistema PVC-U è ampiamente utilizzato nell'industria chimica e

tessile, nei processi di trattamento acqua, per applicazioni di acqua potabile e linee del vuoto.

Tubi

Raccordi

Tecnologia di giunzione Automazione

Valvole

Proprietà essenziali del sistema

• Certificato per alimenti e acqua potabile

• Soluzione di prima classe per fluidi aggressivi, come acidi, basi e sali

• Installazione salvaspazio con raccordi maschio/femmina PRO-FIT

• Tecnologie di giunzione sicure e semplici con bassi costi per strumenti e materiali

Segmenti di mercato più importanti

• Trattamentoacque

• Industriadeiprocessichimici

• Marine

• Microelettronica

• Energia

Dati tecnici

Pressione nominale

Temperatura

Tecnologia di giunzione

Norme e linee guida

Certificazioni

Fino a 16 bar

0 °C a +60 °C

Incollaggio

ISO, EN, ASTM, BS, JIS, CE, RoHS, DIN, DVS

DIBT, DVGW, GOST-R, DGS (ACS), WRAS, KIWA, CSTB, IIP, ABS,

BV, CCS, DNV-GL, LR, RINA, RMROS

PVC-U, SDR13.6, SDR21, SDR33

T (°F)

-4

14

32

50

68

86

104

122

140

158

C=2.5, SDR13.6

261.0

246.5

232.0

217.5

203.0

188.5

174.0

159.5

145.0

130.5

116.0

101.5

87.0

72.5

58.0

43.5

29.0

14.5

0.0

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

-20 °C

-10 °C

0 °C

10 °C

20 °C

30 °C

40 °C

50 °C

60 °C

70 °C

- - - C=2.0 (DI

SDR13.6

Bt),

C= 2.5, SDR

21

- - - C=2.0 (DI

SDR21

Bt),

C=2. 5, SDR3 3

- - - C=2.0 (DI

SDR33

Bt),

PVC -U

P

(

b

a

r

)

P

(

p

s

i

)

T (°C)

P Pressione (bar, psi)

T Temperatura (°C, °F)

5
