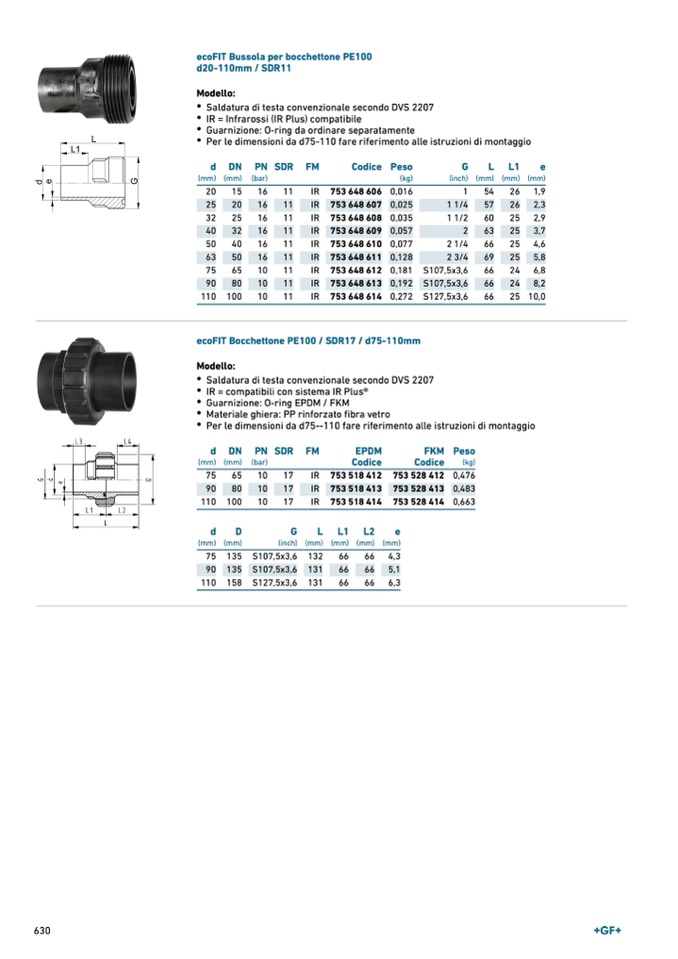

ecoFIT Bussola per bocchettone PE100
d20-110mm / SDR11
Modello:
•
Saldatura di testa convenzionale secondo DVS 2207
•
IR = Infrarossi (IR Plus) compatibile
•
Guarnizione: O-ring da ordinare separatamente
•
Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio
d DN PNSDR FM
CodicePeso
G
L L1
e
(inch) (mm) (mm) (mm)
(mm) (mm) (bar)
20
15
16
11
IR
25
20
16
11
IR
32
25
16
11
IR
40
32
16
11
IR
50
40
16
11
IR
63
50
16
11
IR
75
65
10
11
IR
90
80
10
11
IR
110 100
10
11
IR
753 648 606
753 648 607
753 648 608
753 648 609
753 648 610
753 648 611
753 648 612
753 648 613
753 648 614
(kg)
0,016
0,025
0,035
0,057
0,077
0,128
0,181
0,192
0,272
1
1 1/4
1 1/2
2
2 1/4
2 3/4
S107,5x3,6
S107,5x3,6
S127,5x3,6
54
26 1,9
57
26 2,3
60
25 2,9
63
25 3,7
66
25 4,6
69
25 5,8
66
24 6,8
66
24 8,2
66
25 10,0
ecoFIT Bocchettone PE100 / SDR17 / d75-110mm
Modello:
•
Saldatura di testa convenzionale secondo DVS 2207
•
IR = compatibili con sistema IR Plus®
•
Guarnizione: O-ring EPDM / FKM
•
Materiale ghiera: PP rinforzato fibra vetro
•
Per le dimensioni da d75--110 fare riferimento alle istruzioni di montaggio
d
(mm)
DN PN SDR FM
EPDM
Codice
753 518 412
753 518 413
753 518 414
FKM Peso
Codice
(kg)
(mm) (bar)
75
65
90
80
110 100
d
D
(mm) (mm)
75 135
90 135
110 158
10
10
10
17
IR
17
IR
17
IR
G
L
(inch) (mm)
753 528 412
753 528 413
753 528 414
0,476
0,483
0,663
S107,5x3,6 132
S107,5x3,6 131
S127,5x3,6 131
L1 L2
e
(mm) (mm) (mm)
66
66 4,3
66
66 5,1
66
66 6,3
