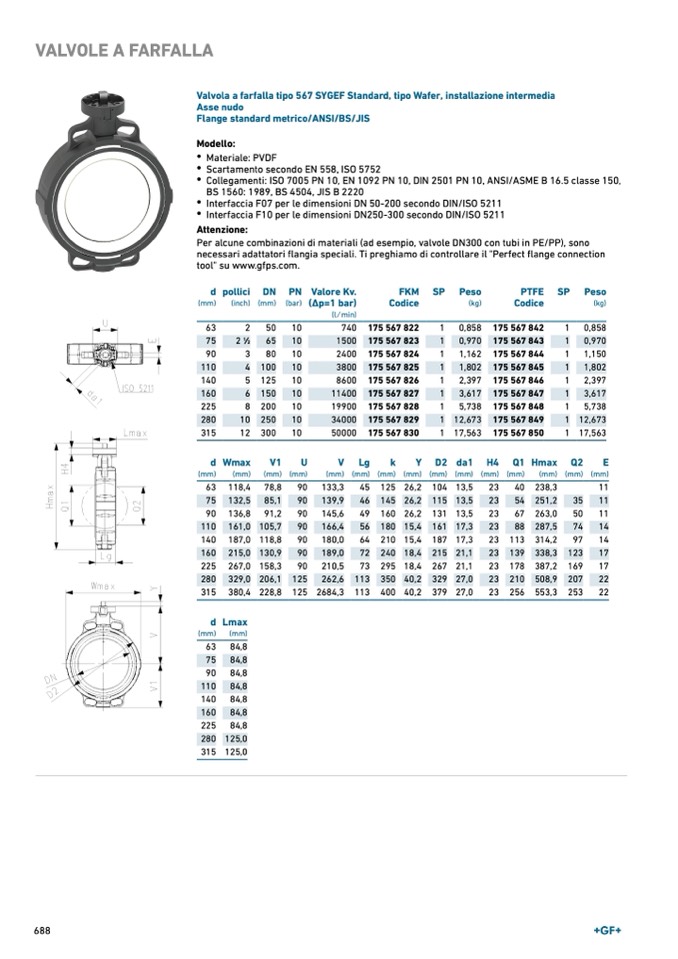

VALVOLE A FARFALLA
Valvola a farfalla tipo 567 SYGEF Standard, tipo Wafer, installazione intermedia
Asse nudo
Flange standard metrico/ANSI/BS/JIS
Modello:
•
Materiale: PVDF
•
Scartamento secondo EN 558, ISO 5752
•
Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
•
Interfaccia F07 per le dimensioni DN 50-200 secondo DIN/ISO 5211
•
Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d
(mm)
63
75
90
110
140
160
225
280
315
pollici
(inch)
2
2
1
∕
2
3
4
5
6
8
10
12
DN PN
(mm) (bar)
50
10
65
10
80
10
100
10
125
10
150
10
200
10
250
10
300
10
Valore Kv.
(Δp=1 bar)
(l ⁄ min)
740
1500
2400
3800
8600
11400
19900
34000
50000
FKM
Codice
175 567 822
175 567 823
175 567 824
175 567 825
175 567 826
175 567 827
175 567 828
175 567 829
175 567 830
SP Peso
PTFE
(kg)
Codice
(kg)
SP Peso
1
0,858 175 567 842
1
0,970 175 567 843
1
1,162 175 567 844
1
1,802 175 567 845
1
2,397 175 567 846
1
3,617 175 567 847
1
5,738 175 567 848
1 12,673 175 567 849
1 17,563 175 567 850
1
0,858
1
0,970
1
1,150
1
1,802
1
2,397
1
3,617
1
5,738
1 12,673
1 17,563
dWmax
(mm)
(mm)
63 118,4
75 132,5
90 136,8
110 161,0
140 187,0
160 215,0
225 267,0
280 329,0
315 380,4
d Lmax
(mm)
(mm)
63
84,8
75
84,8
90
84,8
110
84,8
140
84,8
160
84,8
225
84,8
280 125,0
315 125,0
V1
U
V
Lg
k
Y
D2da
1
H
4
Q1Hma
x
Q2
E
(mm) (mm)
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
(mm)
78,8
90
133,3
45 125 26,2 104 13,5
23
40 238,3
85,1
90
139,9
46 145 26,2 115 13,5
23
54 251,2
91,2
90
145,6
49 160 26,2 131 13,5
23
67 263,0
105,7
90
166,4
56 180 15,4 161 17,3
23
88 287,5
118,8
90
180,0
64 210 15,4 187 17,3
23 113 314,2
130,9
90
189,0
72 240 18,4 215 21,1
23 139 338,3
158,3
90
210,5
73 295 18,4 267 21,1
23 178 387,2
206,1 125
262,6 113 350 40,2 329 27,0
23 210 508,9
228,8 125 2684,3 113 400 40,2 379 27,0
23 256 553,3
(mm) (mm)
11
35
11
50
11
74
14
97
14
123
17
169
17
207
22
253
22
688
