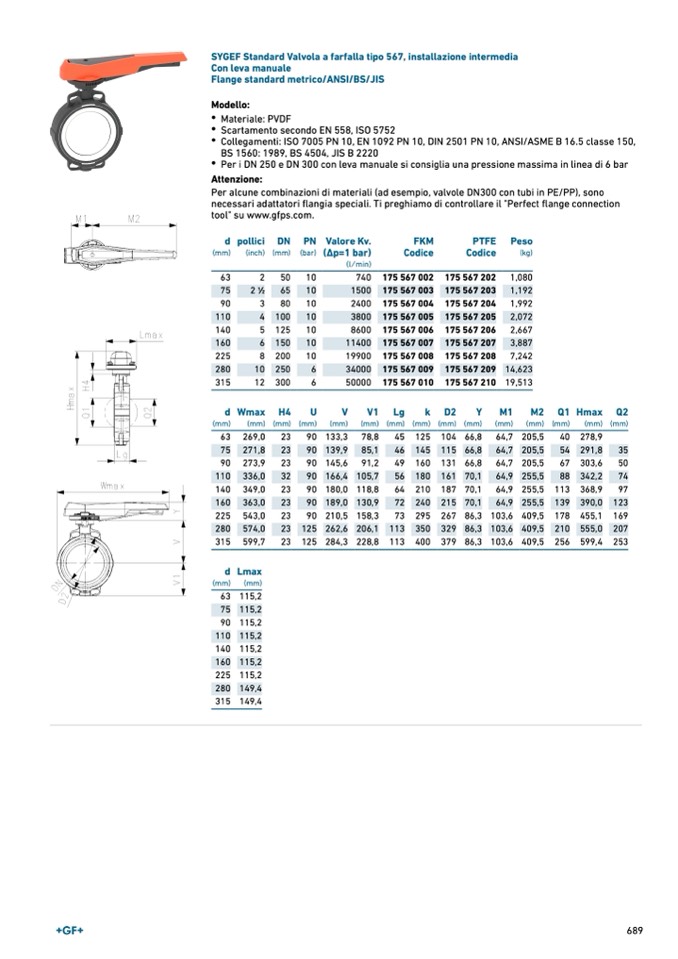

SYGEF Standard Valvola a farfalla tipo 567, installazione intermedia
Con leva manuale
Flange standard metrico/ANSI/BS/JIS
Modello:
•
Materiale: PVDF
•
Scartamento secondo EN 558, ISO 5752
•
Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
•
Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d
(mm)
63
75
90
110
140
160
225
280
315
pollici DN
(inch) (mm)
2
50
2
1
∕
2
65
3
80
4 100
5 125
6 150
8 200
10 250
12 300
PN
(bar)
10
10
10
10
10
10
10
6
6
Valore Kv.
(Δp=1 bar)
(l ⁄ min)
740
1500
2400
3800
8600
11400
19900
34000
50000
FKM
Codice
175 567 002
175 567 003
175 567 004
175 567 005
175 567 006
175 567 007
175 567 008
175 567 009
175 567 010
PTFE
Codice
175 567 202
175 567 203
175 567 204
175 567 205
175 567 206
175 567 207
175 567 208
175 567 209
175 567 210
Peso
(kg)
1,080
1,192
1,992
2,072
2,667
3,887
7,242
14,623
19,513
dWma
x
H
4
U
(mm)
(mm) (mm) (mm)
63 269,0
23
90
75 271,8
23
90
90 273,9
23
90
110 336,0
32
90
140 349,0
23
90
160 363,0
23
90
225 543,0
23
90
280 574,0
23 125
315 599,7
23 125
d Lmax
(mm)
(mm)
63 115,2
75 115,2
90 115,2
110 115,2
140 115,2
160 115,2
225 115,2
280 149,4
315 149,4
V
V
1
L
g
k
D
2
Y
M
1
M
2
Q1Hma
x
Q2
(mm)
(mm) (mm) (mm) (mm) (mm)
(mm)
(mm) (mm)
(mm) (mm)
133,3 78,8
45 125 104 66,8 64,7 205,5
40 278,9
139,9 85,1
46 145 115 66,8 64,7 205,5
54 291,8
35
145,6 91,2
49 160 131 66,8 64,7 205,5
67 303,6
50
166,4 105,7
56 180 161 70,1 64,9 255,5
88 342,2
74
180,0 118,8
64 210 187 70,1 64,9 255,5 113 368,9
97
189,0 130,9
72 240 215 70,1 64,9 255,5 139 390,0 123
210,5 158,3
73 295 267 86,3 103,6 409,5 178 455,1 169
262,6 206,1 113 350 329 86,3 103,6 409,5 210 555,0 207
284,3 228,8 113 400 379 86,3 103,6 409,5 256 599,4 253
