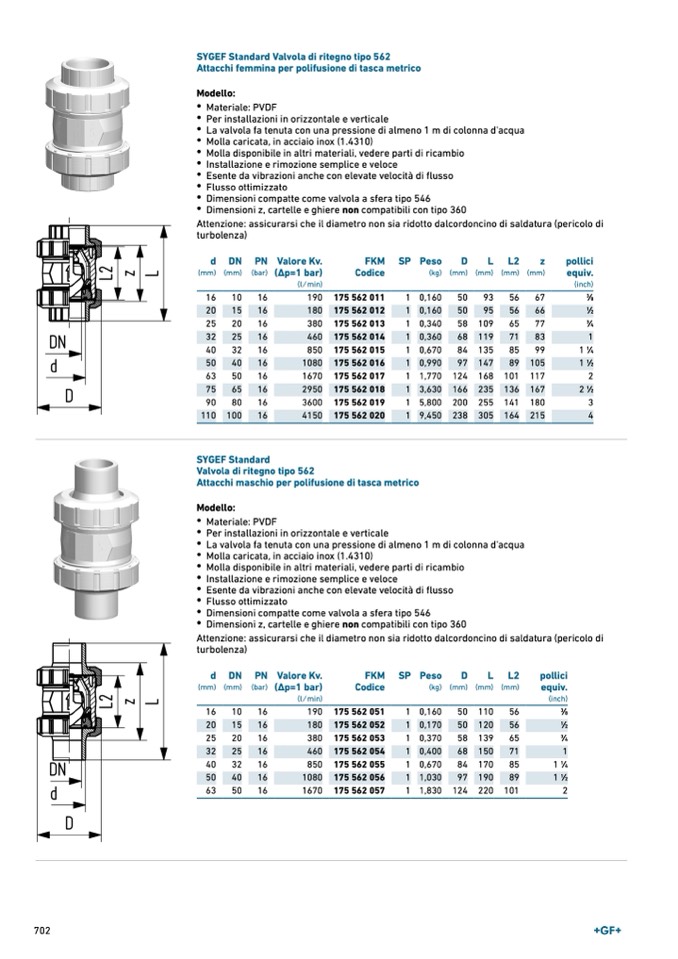

SYGEF Standard Valvola di ritegno tipo 562
Attacchi femmina per polifusione di tasca metrico
Modello:
•
Materiale: PVDF
•
Per installazioni in orizzontale e verticale
•
La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
•
Molla caricata, in acciaio inox (1.4310)
•
Molla disponibile in altri materiali, vedere parti di ricambio
•
Installazione e rimozione semplice e veloce
•
Esente da vibrazioni anche con elevate velocità di flusso
•
Flusso ottimizzato
•
Dimensioni compatte come valvola a sfera tipo 546
•
Dimensioni z, cartelle e ghiere non compatibili con tipo 360
Attenzione: assicurarsi che il diametro non sia ridotto dalcordoncino di saldatura (pericolo di
turbolenza)
d DN
(mm) (mm)
16
10
20
15
25
20
32
25
40
32
50
40
63
50
75
65
90
80
110 100
PN Valore Kv.
(bar)
(Δp=1 bar)
(l ⁄ min)
16
190
16
180
16
380
16
460
16
850
16
1080
16
1670
16
2950
16
3600
16
4150
FKM
Codice
175 562 011
175 562 012
175 562 013
175 562 014
175 562 015
175 562 016
175 562 017
175 562 018
175 562 019
175 562 020
SP Peso
D
(kg) (mm)
1 0,160
50
1 0,160
50
1 0,340
58
1 0,360
68
1 0,670
84
1 0,990
97
1 1,770 124
1 3,630 166
1 5,800 200
1 9,450 238
L L2
z
(mm) (mm) (mm)
93
56
67
95
56
66
109
65
77
119
71
83
135
85
99
147
89 105
168 101 117
235 136 167
255 141 180
305 164 215
pollici
equiv.
(inch)
3
∕
8
1
∕
2
3
∕
4
1
1
1
∕
4
1
1
∕
2
2
2
1
∕
2
3
4
SYGEF Standard
Valvola di ritegno tipo 562
Attacchi maschio per polifusione di tasca metrico
Modello:
•
Materiale: PVDF
•
Per installazioni in orizzontale e verticale
•
La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
•
Molla caricata, in acciaio inox (1.4310)
•
Molla disponibile in altri materiali, vedere parti di ricambio
•
Installazione e rimozione semplice e veloce
•
Esente da vibrazioni anche con elevate velocità di flusso
•
Flusso ottimizzato
•
Dimensioni compatte come valvola a sfera tipo 546
•
Dimensioni z, cartelle e ghiere non compatibili con tipo 360
Attenzione: assicurarsi che il diametro non sia ridotto dalcordoncino di saldatura (pericolo di
turbolenza)
d DN PN
(mm) (mm) (bar)
16
10
16
20
15
16
25
20
16
32
25
16
40
32
16
50
40
16
63
50
16
Valore Kv.
(Δp=1 bar)
(l ⁄ min)
190
180
380
460
850
1080
1670
FKM
Codice
175 562 051
175 562 052
175 562 053
175 562 054
175 562 055
175 562 056
175 562 057
SP Peso
D
(kg) (mm)
1 0,160
50
1 0,170
50
1 0,370
58
1 0,400
68
1 0,670
84
1 1,030
97
1 1,830 124
L L2
(mm) (mm)
110
56
120
56
139
65
150
71
170
85
190
89
220 101
pollici
equiv.
(inch)
3
∕
8
1
∕
2
3
∕
4
1
1
1
∕
4
1
1
∕
2
2
