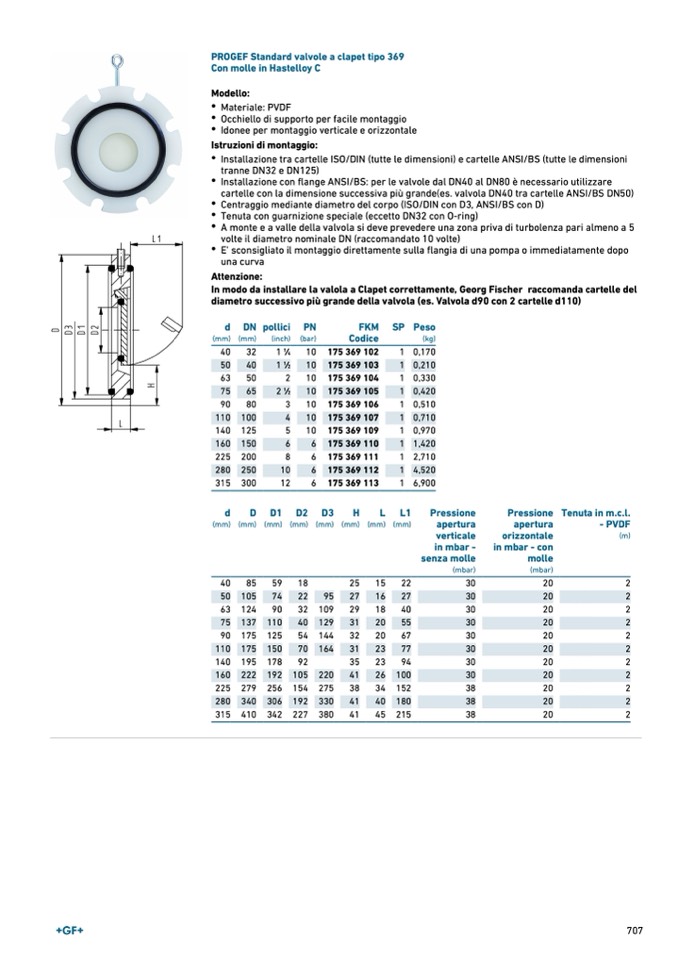

PROGEF Standard valvole a clapet tipo 369
Con molle in Hastelloy C
Modello:
•
Materiale: PVDF
•
Occhiello di supporto per facile montaggio
•
Idonee per montaggio verticale e orizzontale
•
Installazione tra cartelle ISO/DIN (tutte le dimensioni) e cartelle ANSI/BS (tutte le dimensioni
tranne DN32 e DN125)
Istruzioni di montaggio:
•
Installazione con flange ANSI/BS: per le valvole dal DN40 al DN80
è necessario utilizzare
cartelle con la dimensione successiva più grande(es. valvola DN40 tra cartelle ANSI/BS DN50)
•
Centraggio mediante diametro del corpo (ISO/DIN con D3, ANSI/BS con D)
•
Tenuta con guarnizione speciale (eccetto DN32 con O-ring)
•
A monte e a valle della valvola si deve prevedere una zona priva di turbolenza pari almeno a 5
volte il diametro nominale DN (raccomandato 10 volte)
•
E' sconsigliato il montaggio direttamente sulla flangia di una pompa o immediatamente dopo
una curva
Attenzione:
In modo da installare la valola a Clapet correttamente, Georg Fischer raccomanda cartelle del
diametro successivo più grande della valvola (es. Valvola d90 con 2 cartelle d110)
d DN pollici PN
(mm) (mm)
(inch) (bar)
SP Peso
FKM
Codice
(kg)
40
32
50
40
63
50
75
65
90
80
110 100
140 125
160 150
225 200
280 250
315 300
d
D
(mm) (mm)
40
85
50 105
63 124
75 137 110
40 129
90 175 125
54 144
110 175 150
70 164
140 195 178
92
160 222 192 105 220
225 279 256 154 275
280 340 306 192 330
315 410 342 227 380
1
1
∕
4
10
1
1
∕
2
10
2
10
2
1
∕
2
10
3
10
4
10
5
10
6
6
8
6
10
6
12
6
1 0,170
1 0,210
1 0,330
1 0,420
1 0,510
1 0,710
1 0,970
1 1,420
1 2,710
1 4,520
1 6,900
175 369 102
175 369 103
175 369 104
175 369 105
175 369 106
175 369 107
175 369 109
175 369 110
175 369 111
175 369 112
175 369 113
D3
H
(mm) (mm)
D1 D2
(mm) (mm)
L1
Pressione
verticale
in mbar -
senza molle
(mbar)
25
15
22
30
27
16
27
30
29
18
40
30
31
20
55
30
32
20
67
30
31
23
77
30
35
23
94
30
41
26 100
30
38
34 152
38
41
40 180
38
41
45 215
38
Pressione Tenuta in m.c.l.
apertura
- PVDF
orizzontale
(m)
in mbar - con
molle
(mbar)
20
2
20
2
20
2
20
2
20
2
20
2
20
2
20
2
20
2
20
2
20
2
L
(mm) (mm)
apertura
59
18
74
22
90
32
95
109
707
