Elementi di disagio

Nella ricerca del benessere ambientale, oltre al calcolo sopra

descritto, si deve tenere conto anche del disagio termico causa-

to da altri fattori: il disagio dovuto alle correnti d’aria, la differen-

za verticale della temperatura dell’aria, temperatura di pavimenti

caldi o freddi, temperatura di pareti calde o fredde, temperatura

di soffitti caldi o freddi.

Si consiglia di mantenere i parametri al di sotto di:

- velocità correnti d’aria < 0,3 m/s

- differenza verticale di temperatura dell’aria < 5°C

- temperatura del pavimento dai 19°C ai 29°C

- differenza di temperatura della parete calda dalle altre strut-

ture < 23°C

- differenza di temperatura della parete fredda dalle altre strut-

ture < 10°C

- differenza di temperatura del soffitto caldo dalle altre strutture

< 5°C

- differenza di temperatura del soffitto freddo dalle altre strut-

ture < 14°C

Impianti radianti

Gli Impianti radianti, a diversità dei più tradizionali a convezione

dove si va a modificare la temperatura dell’aria, sono caratteriz-

zati da un’emissione di energia da parte del sistema emettitore

caldo verso il sistema assorbitore freddo. Caratteristica fonda-

mentale di questi impianti è che il flusso di calore emesso per

irraggiamento risulta molto più elevato di quello per convezione

che, seppur minino, esiste e che vedremo nei punti successivi.

Lo scambio di energia tra due corpi aventi diversa temperatura

non interessa l’aria ma solo le due superfici interessate. Un im-

pianto a pavimento infatti, scambia calore con le strutture che lo

circondano come pareti, finestre, soffitto, ecc. Questo provoca

un aumento della temperatura superficiale delle superfici con

beneficio della temperatura media radiante di cui abbiamo par-

lato precedentemente.

Per il raggiungimento del comfort va considerato che, oltre a

scambiare o sottrarre calore dalle superfici circostanti, l’impian-

to va ad agire anche verso gli occupanti di un ambiente.

Tra i vari vantaggi di un sistema di questo genere possiamo in-

dicare l’assenza di movimenti d’aria, la modularità del sistema,

la qualità del comfort - visto che possiamo andare a modifica-

re solo la temperatura delle strutture senza modificare quella

dell’aria - e l’uniformità della distribuzione del calore.

Non ultimo, un grande vantaggio dell’irraggiamento è sui grandi

volumi, nei quali non andiamo a scaldare o raffreddare l’intero

volume d’aria ma scambiamo calore solo con le superfici, con

evidente vantaggio energetico.

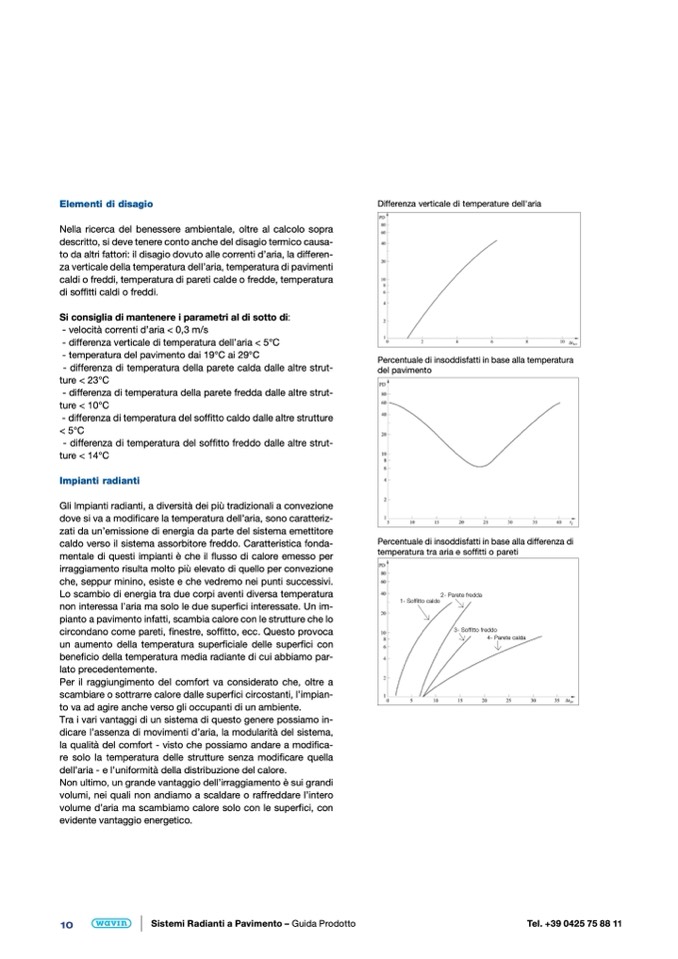

Differenza verticale di temperature dell'aria

Percentuale di insoddisfatti in base alla temperatura

del pavimento

Percentuale di insoddisfatti in base alla differenza di

temperatura tra aria e soffitti o pareti

1- Soffitto caldo

2- Parete fredda

3- Soffitto freddo

4- Parete calda
