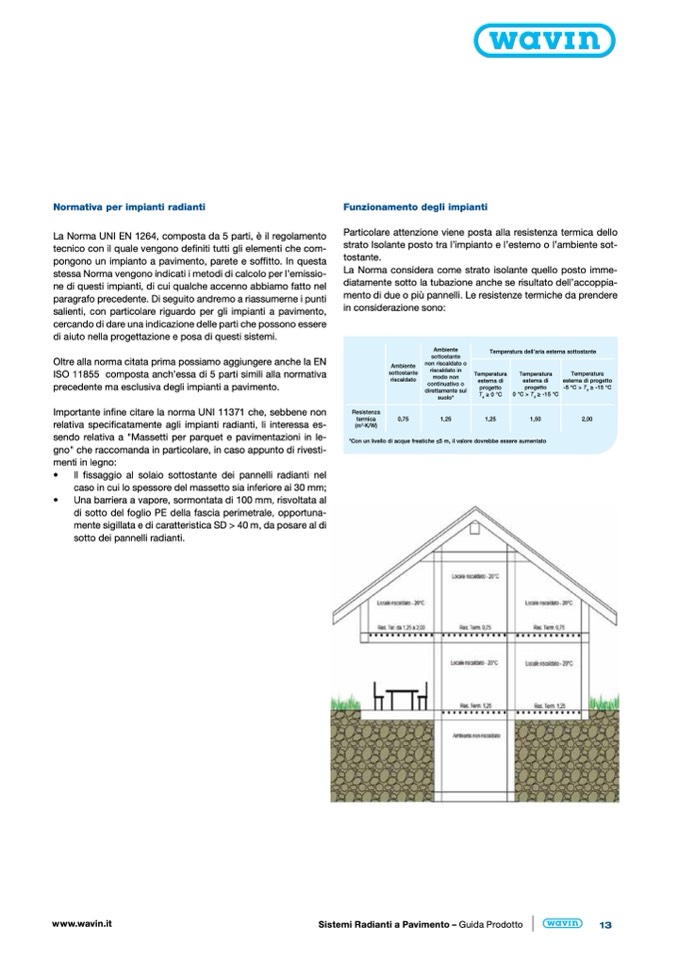

Normativa per impianti radianti

La Norma UNI EN 1264, composta da 5 parti, è il regolamento

tecnico con il quale vengono definiti tutti gli elementi che com-

pongono un impianto a pavimento, parete e soffitto. In questa

stessa Norma vengono indicati i metodi di calcolo per l’emissio-

ne di questi impianti, di cui qualche accenno abbiamo fatto nel

paragrafo precedente. Di seguito andremo a riassumerne i punti

salienti, con particolare riguardo per gli impianti a pavimento,

cercando di dare una indicazione delle parti che possono essere

di aiuto nella progettazione e posa di questi sistemi.

Oltre alla norma citata prima possiamo aggiungere anche la EN

ISO 11855 composta anch’essa di 5 parti simili alla normativa

precedente ma esclusiva degli impianti a pavimento.

Importante infine citare la norma UNI 11371 che, sebbene non

relativa specificatamente agli impianti radianti, li interessa es-

sendo relativa a "Massetti per parquet e pavimentazioni in le-

gno" che raccomanda in particolare, in caso appunto di rivesti-

menti in legno:

•

Il fissaggio al solaio sottostante dei pannelli radianti nel

caso in cui lo spessore del massetto sia inferiore ai 30 mm;

•

Una barriera a vapore, sormontata di 100 mm, risvoltata al

di sotto del foglio PE della fascia perimetrale, opportuna-

mente sigillata e di caratteristica SD > 40 m, da posare al di

sotto dei pannelli radianti.

Funzionamento degli impianti

Particolare attenzione viene posta alla resistenza termica dello

strato Isolante posto tra l’impianto e l’esterno o l’ambiente sot-

tostante.

La Norma considera come strato isolante quello posto imme-

diatamente sotto la tubazione anche se risultato dell’accoppia-

mento di due o più pannelli. Le resistenze termiche da prendere

in considerazione sono:

Ambiente

sottostante

non riscaldato o

riscaldato in

modo non

continuativo o

direttamente sul

suolo*

0,75

*Con un livello di acque freatiche ≤5 m, il valore dovrebbe essere aumentato

Temperatura dell’aria esterna sottostante

Temperatura

esterna di

progetto

T

d

≥ 0 °C

Temperatura

esterna di

progetto

0°C>T

d

≥-15°C

Ambiente

sottostante

riscaldato

Temperatura

esterna di progetto

-5 °C > T

d

≥ -15 °C

2,00

Resistenza

termica

(m

2

·K/W)

1,25

1,25

1,50
