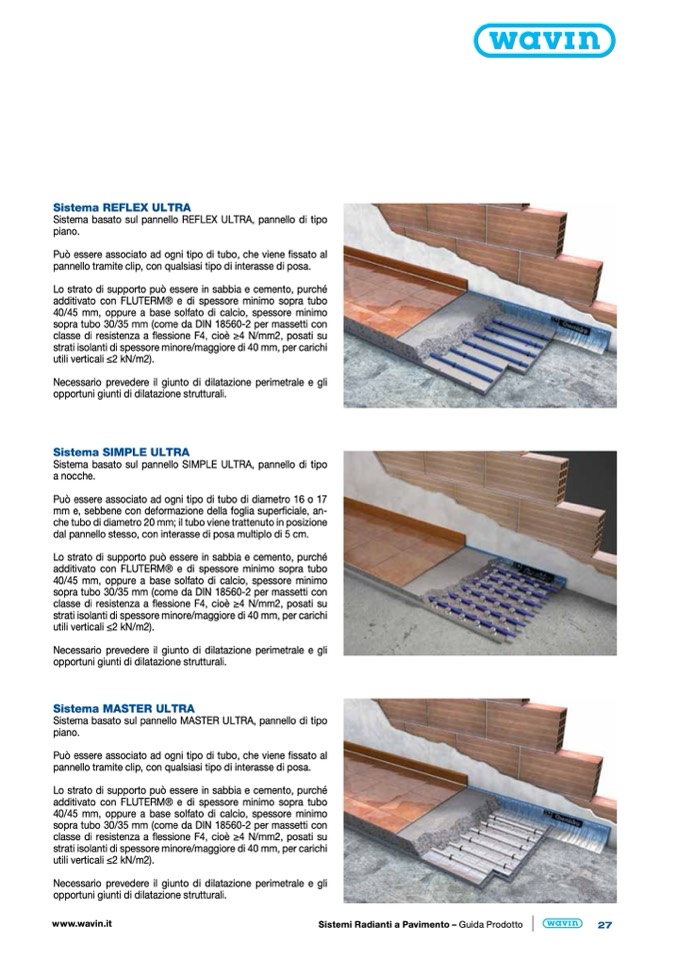

Sistema REFLEX ULTRA

Sistema basato sul pannello REFLEX ULTRA, pannello di tipo

piano.

Può essere associato ad ogni tipo di tubo, che viene fissato al

pannello tramite clip, con qualsiasi tipo di interasse di posa.

Lo strato di supporto può essere in sabbia e cemento, purché

additivato con FLUTERM® e di spessore minimo sopra tubo

40/45 mm, oppure a base solfato di calcio, spessore minimo

sopra tubo 30/35 mm (come da DIN 18560-2 per massetti con

classe di resistenza a flessione F4, cioè ≥4 N/mm2, posati su

strati isolanti di spessore minore/maggiore di 40 mm, per carichi

utili verticali ≤2 kN/m2).

Necessario prevedere il giunto di dilatazione perimetrale e gli

opportuni giunti di dilatazione strutturali.

Sistema SIMPLE ULTRA

Sistema basato sul pannello SIMPLE ULTRA, pannello di tipo

a nocche.

Può essere associato ad ogni tipo di tubo di diametro 16 o 17

mm e, sebbene con deformazione della foglia super

ficiale, an-

che tubo di diametro 20 mm; il tubo viene trattenuto in posizione

dal pannello stesso, con interasse di posa multiplo di 5 cm.

Lo strato di supporto può essere in sabbia e cemento, purché

additivato con FLUTERM® e di spessore minimo sopra tubo

40/45 mm, oppure a base solfato di calcio, spessore minimo

sopra tubo 30/35 mm (come da DIN 18560-2 per massetti con

classe di resistenza a flessione F4, cioè ≥4 N/mm2, posati su

strati isolanti di spessore minore/maggiore di 40 mm, per carichi

utili verticali ≤2 kN/m2).

Necessario prevedere il giunto di dilatazione perimetrale e gli

opportuni giunti di dilatazione strutturali.

Sistema MASTER ULTRA

Sistema basato sul pannello MASTER ULTRA, pannello di tipo

piano.

Può essere associato ad ogni tipo di tubo, che viene fissato al

pannello tramite clip, con qualsiasi tipo di interasse di posa.

Lo strato di supporto può essere in sabbia e cemento, purché

additivato con FLUTERM® e di spessore minimo sopra tubo

40/45 mm, oppure a base solfato di calcio, spessore minimo

sopra tubo 30/35 mm (come da DIN 18560-2 per massetti con

classe di resistenza a flessione F4, cioè ≥4 N/mm2, posati su

strati isolanti di spessore minore/maggiore di 40 mm, per carichi

utili verticali ≤2 kN/m2).

Necessario prevedere il giunto di dilatazione perimetrale e gli

opportuni giunti di dilatazione strutturali.
