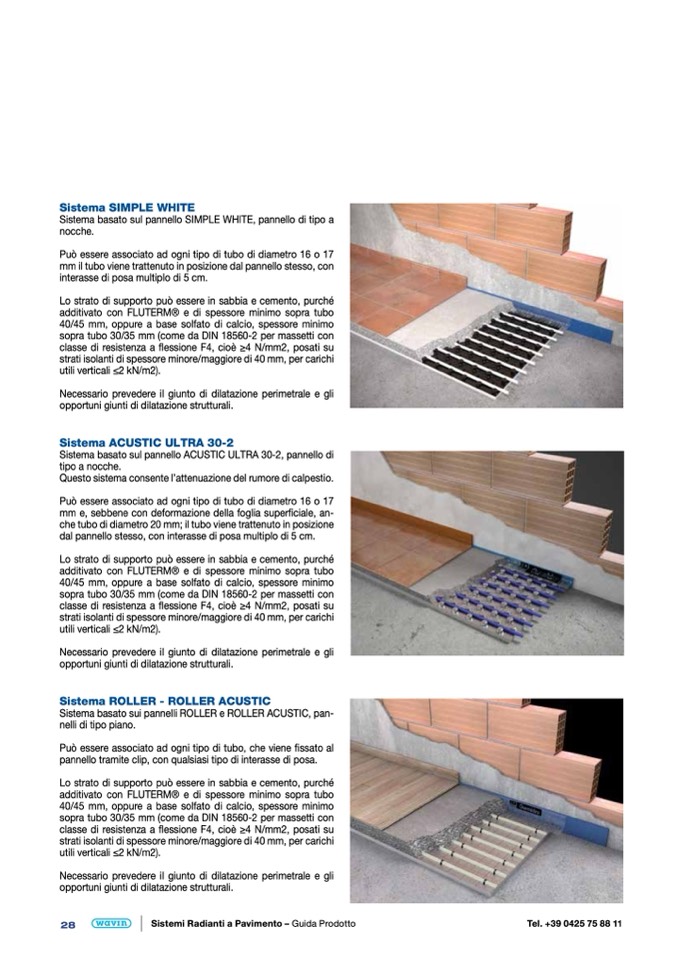

Sistema SIMPLE WHITE

Sistema basato sul pannello SIMPLE WHITE, pannello di tipo a

nocche.

Può essere associato ad ogni tipo di tubo di diametro 16 o 17

mm il tubo viene trattenuto in posizione dal pannello stesso, con

interasse di posa multiplo di 5 cm.

Lo strato di supporto può essere in sabbia e cemento, purché

additivato con FLUTERM® e di spessore minimo sopra tubo

40/45 mm, oppure a base solfato di calcio, spessore minimo

sopra tubo 30/35 mm (come da DIN 18560-2 per massetti con

classe di resistenza a flessione F4, cioè ≥4 N/mm2, posati su

strati isolanti di spessore minore/maggiore di 40 mm, per carichi

utili verticali ≤2 kN/m2).

Necessario prevedere il giunto di dilatazione perimetrale e gli

opportuni giunti di dilatazione strutturali.

Sistema ACUSTIC ULTRA 30-2

Sistema basato sul pannello ACUSTIC ULTRA 30-2, pannello di

tipo a nocche.

Questo sistema consente l’attenuazione del rumore di calpestio.

Può essere associato ad ogni tipo di tubo di diametro 16 o 17

mm e, sebbene con deformazione della foglia superficiale, an-

che tubo di diametro 20 mm; il tubo viene trattenuto in posizione

dal pannello stesso, con interasse di posa multiplo di 5 cm.

Lo strato di supporto può essere in sabbia e cemento, purché

additivato con FLUTERM® e di spessore minimo sopra tubo

40/45 mm, oppure a base solfato di calcio, spessore minimo

sopra tubo 30/35 mm (come da DIN 18560-2 per massetti con

classe di resistenza a flessione F4, cioè ≥4 N/mm2, posati su

strati isolanti di spessore minore/maggiore di 40 mm, per carichi

utili verticali ≤2 kN/m2).

Necessario prevedere il giunto di dilatazione perimetrale e gli

opportuni giunti di dilatazione strutturali.

Sistema ROLLER - ROLLER ACUSTIC

Sistema basato sui pannelli ROLLER e ROLLER ACUSTIC, pan-

nelli di tipo piano.

Può essere associato ad ogni tipo di tubo, che viene fissato al

pannello tramite clip, con qualsiasi tipo di interasse di posa.

Lo strato di supporto può essere in sabbia e cemento, purché

additivato con FLUTERM® e di spessore minimo sopra tubo

40/45 mm, oppure a base solfato di calcio, spessore minimo

sopra tubo 30/35 mm (come da DIN 18560-2 per massetti con

classe di resistenza a flessione F4, cioè ≥4 N/mm2, posati su

strati isolanti di spessore minore/maggiore di 40 mm, per carichi

utili verticali ≤2 kN/m2).

Necessario prevedere il giunto di dilatazione perimetrale e gli

opportuni giunti di dilatazione strutturali.
