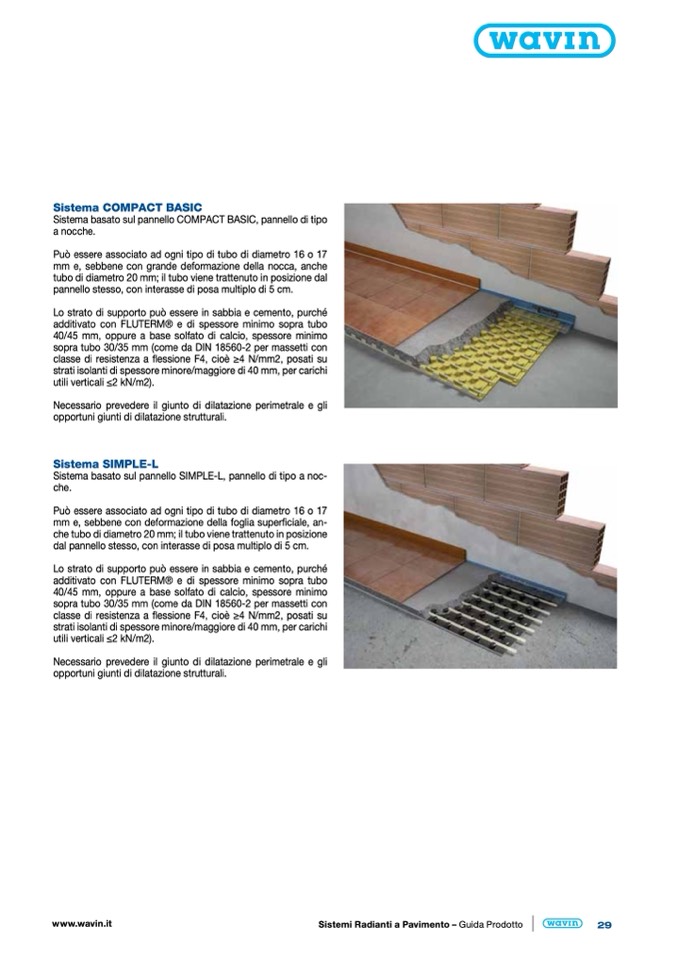

Sistema COMPACT BASIC

Sistema basato sul pannello COMPACT BASIC, pannello di tipo

a nocche.

Può essere associato ad ogni tipo di tubo di diametro 16 o 17

mm e, sebbene con grande deformazione della nocca, anche

tubo di diametro 20 mm; il tubo viene trattenuto in posizione dal

pannello stesso, con interasse di posa multiplo di 5 cm.

Lo strato di supporto può essere in sabbia e cemento, purché

additivato con FLUTERM® e di spessore minimo sopra tubo

40/45 mm, oppure a base solfato di calcio, spessore minimo

sopra tubo 30/35 mm (come da DIN 18560-2 per massetti con

classe di resistenza a flessione F4, cioè ≥4 N/mm2, posati su

strati isolanti di spessore minore/maggiore di 40 mm, per carichi

utili verticali ≤2 kN/m2).

Necessario prevedere il giunto di dilatazione perimetrale e gli

opportuni giunti di dilatazione strutturali.

Sistema SIMPLE-L

Sistema basato sul pannello SIMPLE-L, pannello di tipo a noc-

che.

Può essere associato ad ogni tipo di tubo di diametro 16 o 17

mm e, sebbene con deformazione della foglia super

ficiale, an-

che tubo di diametro 20 mm; il tubo viene trattenuto in posizione

dal pannello stesso, con interasse di posa multiplo di 5 cm.

Lo strato di supporto può essere in sabbia e cemento, purché

additivato con FLUTERM® e di spessore minimo sopra tubo

40/45 mm, oppure a base solfato di calcio, spessore minimo

sopra tubo 30/35 mm (come da DIN 18560-2 per massetti con

classe di resistenza a flessione F4, cioè ≥4 N/mm2, posati su

strati isolanti di spessore minore/maggiore di 40 mm, per carichi

utili verticali ≤2 kN/m2).

Necessario prevedere il giunto di dilatazione perimetrale e gli

opportuni giunti di dilatazione strutturali.
