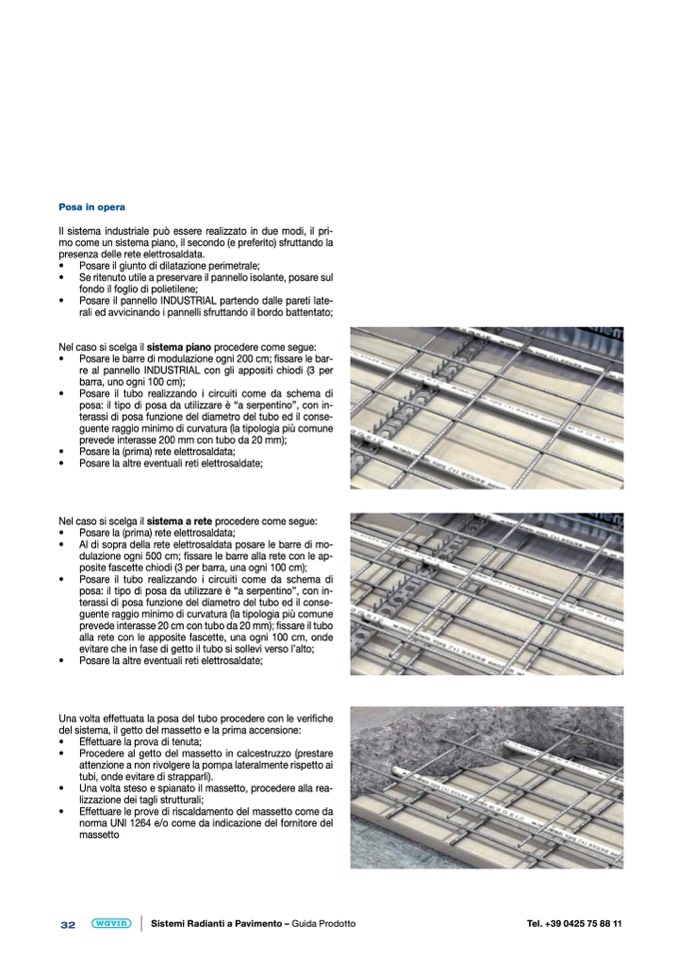

Posa in opera

Il sistema industriale può essere realizzato in due modi, il pri-

mo come un sistema piano, il secondo (e preferito) sfruttando la

presenza delle rete elettrosaldata.

•

Posare il giunto di dilatazione perimetrale;

•

Se ritenuto utile a preservare il pannello isolante, posare sul

fondo il foglio di polietilene;

•

Posare il pannello INDUSTRIAL partendo dalle pareti late-

rali ed avvicinando i pannelli sfruttando il bordo battentato;

Nel caso si scelga il sistema piano procedere come segue:

•

Posare le barre di modulazione ogni 200 cm; fissare le bar-

re al pannello INDUSTRIAL con gli appositi chiodi (3 per

barra, uno ogni 100 cm);

•

Posare il tubo realizzando i circuiti come da schema di

posa: il tipo di posa da utilizzare

è “a serpentino”, con in-

terassi di posa funzione del diametro del tubo ed il conse-

guente raggio minimo di curvatura (la tipologia più comune

prevede interasse 200 mm con tubo da 20 mm);

•

Posare la (prima) rete elettrosaldata;

•

Posare la altre eventuali reti elettrosaldate;

Nel caso si scelga il sistema a rete procedere come segue:

•

Posare la (prima) rete elettrosaldata;

•

Al di sopra della rete elettrosaldata posare le barre di mo-

dulazione ogni 500 cm; fissare le barre alla rete con le ap-

posite fascette chiodi (3 per barra, una ogni 100 cm);

•

Posare il tubo realizzando i circuiti come da schema di

posa: il tipo di posa da utilizzare

è “a serpentino”, con in-

terassi di posa funzione del diametro del tubo ed il conse-

guente raggio minimo di curvatura (la tipologia più comune

prevede interasse 20 cm con tubo da 20 mm); fissare il tubo

alla rete con le apposite fascette, una ogni 100 cm, onde

evitare che in fase di getto il tubo si sollevi verso l’alto;

•

Posare la altre eventuali reti elettrosaldate;

Una volta effettuata la posa del tubo procedere con le verifiche

del sistema, il getto del massetto e la prima accensione:

•

Effettuare la prova di tenuta;

•

Procedere al getto del massetto in calcestruzzo (prestare

attenzione a non rivolgere la pompa lateralmente rispetto ai

tubi, onde evitare di strapparli).

•

Una volta steso e spianato il massetto, procedere alla rea-

lizzazione dei tagli strutturali;

•

Effettuare le prove di riscaldamento del massetto come da

norma UNI 1264 e/o come da indicazione del fornitore del

massetto
