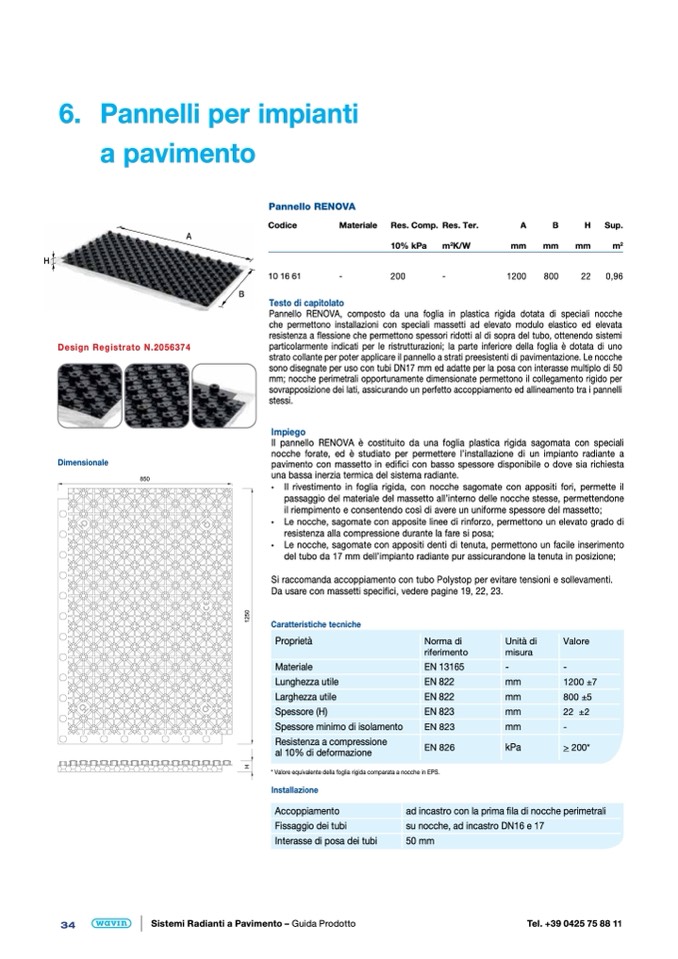

6. Pannelli per impianti
a pavimento
Design Registrato N.2056374
Dimensionale
Pannello RENOVA, composto da una foglia in plastica rigida dotata di speciali nocche
che permettono installazioni con speciali massetti ad elevato modulo elastico ed elevata
resistenza a flessione che permettono spessori ridotti al di sopra del tubo, ottenendo sistemi
particolarmente indicati per le ristrutturazioni; la parte inferiore della foglia
è dotata di uno
strato collante per poter applicare il pannello a strati preesistenti di pavimentazione. Le nocche
sono disegnate per uso con tubi DN17 mm ed adatte per la posa con interasse multiplo di 50
mm; nocche perimetrali opportunamente dimensionate permettono il collegamento rigido per
sovrapposizione dei lati, assicurando un perfetto accoppiamento ed allineamento tra i pannelli
stessi.
Impiego
Il pannello RENOVA è costituito da una foglia plastica rigida sagomata con speciali
nocche forate, ed è studiato per permettere l’installazione di un impianto radiante a
pavimento con massetto in edifici con basso spessore disponibile o dove sia richiesta
una bassa inerzia termica del sistema radiante.
• Il rivestimento in foglia rigida, con nocche sagomate con appositi fori, permette il
passaggio del materiale del massetto all’interno delle nocche stesse, permettendone
il riempimento e consentendo così di avere un uniforme spessore del massetto;
• Le nocche, sagomate con apposite linee di rinforzo, permettono un elevato grado di
resistenza alla compressione durante la fare si posa;
• Le nocche, sagomate con appositi denti di tenuta, permettono un facile inserimento
del tubo da 17 mm dell’impianto radiante pur assicurandone la tenuta in posizione;
Si raccomanda accoppiamento con tubo Polystop per evitare tensioni e sollevamenti.
Da usare con massetti specifici, vedere pagine 19, 22, 23.
34
Sistemi Radianti a Pavimento – Guida Prodotto
Tel. +39 0425 75 88 11
850
Pannello RENOVA
Codice
Materiale
Res. Comp. Res. Ter.
10% kPa
m
2
K/W
10 16 61
-
200
-
Testo di capitolato
A
B
mm
mm
1200
800
H
Sup.
mm
m
2
22
0,96
Caratteristiche tecniche
Proprietà
Materiale
Lunghezza utile
Larghezza utile
Spessore (H)
Spessore minimo di isolamento
Resistenza a compressione
al 10% di deformazione
Norma di
riferimento
EN 13165
EN 822
EN 822
EN 823
EN 823
EN 826
Unità di
misura
-
mm
mm
mm
mm
kPa
Valore
-
1200 ±7
800 ±5
22 ±2
-
> 200*
* Valore equivalente della foglia rigida comparata a nocche in EPS.
Installazione
Accoppiamento
Fissaggio dei tubi
Interasse di posa dei tubi
H
1
2
5
0
ad incastro con la prima fila di nocche perimetrali
su nocche, ad incastro DN16 e 17
50 mm
