Sistemi Radianti a Pavimento – Guida Prodotto
35

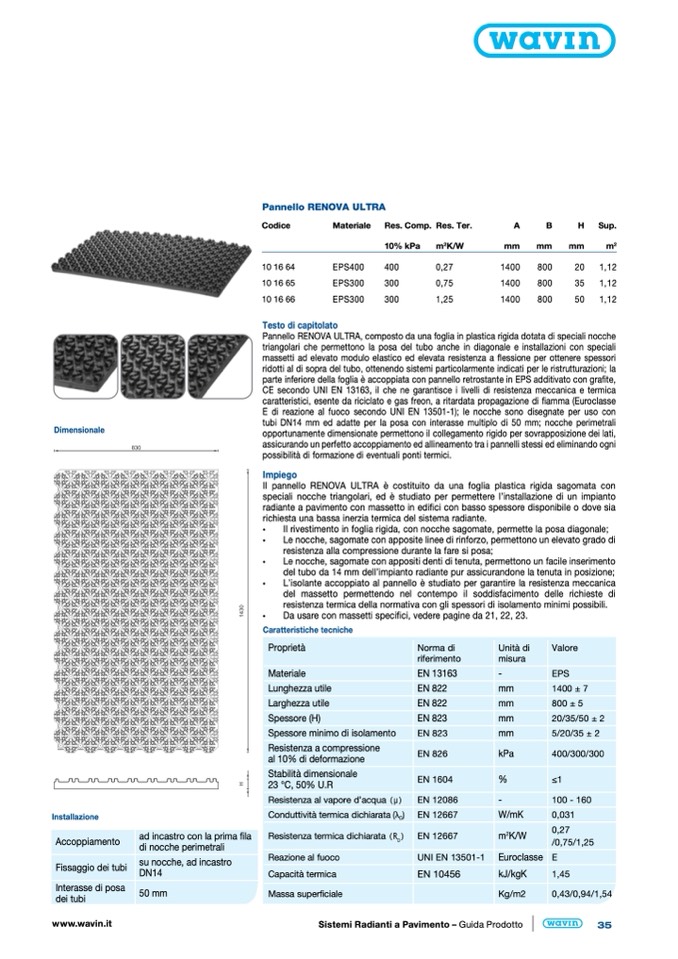

Pannello RENOVA ULTRA
Codice
10 16 64
10 16 65
10 16 66
Materiale
Res. Comp.
10% kPa
EPS400
400
EPS300
300
EPS300
300
Res. Ter.
A
m
2
K/W
mm
0,27
1400
0,75
1400
1,25
1400
B
mm
800
800
800
H
Sup.
mm
m
2
20
1,12
35
1,12
50
1,12
Testo di capitolato
Pannello RENOVA ULTRA, composto da una foglia in plastica rigida
triangolari che permettono la posa del tubo anche in diagonale e
massetti ad elevato modulo elastico ed elevata resistenza a flessione per ottenere spessori
ridotti al di sopra del tubo, ottenendo sistemi particolarmente indicati per le ristrutturazioni; la
parte inferiore della foglia è accoppiata con pannello retrostante in EPS additivato con grafite,
CE secondo UNI EN 13163, il che ne garantisce i livelli di resistenza meccanica e termica
caratteristici, esente da riciclato e gas freon, a ritardata propagazione di fiamma (Euroclasse
E di reazione al fuoco secondo UNI EN 13501-1); le nocche sono disegnate per uso con
tubi DN14 mm ed adatte per la posa con interasse multiplo di 50 mm; nocche perimetrali
opportunamente dimensionate permettono il collegamento rigido per sovrapposizione dei lati,
assicurando un perfetto accoppiamento ed allineamento tra i pannelli stessi ed eliminando ogni
possibilità di formazione di eventuali ponti termici.
Impiego
Il pannello RENOVA ULTRA è costituito da una foglia plastica rigida sagomata con
speciali nocche triangolari, ed è studiato per permettere l’installazione di un impianto
radiante a pavimento con massetto in edifici con basso spessore disponibile o dove sia
richiesta una bassa inerzia termica del sistema radiante.
•
Il rivestimento in foglia rigida, con nocche sagomate, permette la posa diagonale;
•
Le nocche, sagomate con apposite linee di rinforzo, permettono un elevato grado di
resistenza alla compressione durante la fare si posa;
•
Le nocche, sagomate con appositi denti di tenuta, permettono un facile inserimento
del tubo da 14 mm dell’impianto radiante pur assicurandone la tenuta in posizione;
•
L’isolante accoppiato al pannello è studiato per garantire la resistenza meccanica
del massetto permettendo nel contempo il soddisfacimento delle richieste di
resistenza termica della normativa con gli spessori di isolamento minimi possibili.
•
Da usare con massetti specifici, vedere pagine da 21, 22, 23.
Caratteristiche tecniche
Proprietà
Materiale
Lunghezza utile
Larghezza utile
Spessore (H)
Spessore minimo di isolamento
Resistenza a compressione
al 10% di deformazione
Stabilità dimensionale
23 °C, 50% U.R
Resistenza al vapore d’acqua (μ)
Conduttività termica dichiarata (λ
D
)
Resistenza termica dichiarata (R )
D
Reazione al fuoco
Capacità termica
Massa superficiale
Norma di
riferimento
misura
Valore
EPS
1400±7
800±5
20/35/50 ± 2
5/20/35 ± 2
400/300/300
≤1
100 - 160
0,031
0,27
/0,75/1,25
E
1,45
0,43/0,94/1,54
Unità di
dotata di speciali nocche
installazioni con speciali
