Dimensionale
Pannello REFLEX ULTRA, composto in forma di pannello piano accoppiando una lastra
di alluminio con un pannello retrostante in polistirene espanso sinterizzato additivato
con grafite, CE secondo UNI EN 13163 (per spessori maggiori uguali a 20 mm), il che ne
garantisce i livelli di resistenza meccanica e termica caratteristici, esente da riciclato e gas
Freon, a ritardata propagazione di fiamma (Euroclasse E di reazione al fuoco secondo UNI
EN 13501-1); la lastra superficiale, in speciale lega di alluminio dello spessore di 0,3 mm
per permettere la miglior diffusione del calore, è provvista di serigrafia guida per facilitare
le operazioni di posa del tubo; è inoltre dotata di due bordi autoincollanti che permettono
un perfetto accoppiamento ed allineamento tra i pannelli stessi eliminando ogni possibilità
di formazione di ponti termici.
Impiego
Il pannello REFLEX ULTRA è costituito da una lastra piana in EPS additivato rivestita con
un foglio in alluminio, ed è studiato per offrire il massimo delle prestazioni di un impianto
radiante a pavimento.
• Il rivestimento in alluminio permette la miglior distribuzione del calore;
• L’utilizzo di un EPS additivato permette di avere pannelli con la minima conduttività
termica possibile per questo materiale;
• La minima conduttività, in abbinamento ad una produzione con spessori esatti,
permette di avere i minimi spessori di isolamento possibili pur soddisfacendo le
richieste di resistenza termica della normativa;
• La forma piana permette al tubo dell’impianto il miglior contatto con il massetto e
pertanto le più alte rese termiche.
Installazione
EN 13163
EN 822
EN 822
EN 823
EN 823
EN 824
EN 826
EN 1603
EN12086
EN 12667
EN 12667
UNI EN 13501-1
EN 10456
-
mm
mm
mm
mm
mm/m
kPa
%
-
W/mK
m
2
K/W
Euroclasse
kJ/kgK
Kg/m2
Accoppiamento
Fissaggio dei tubi
Interasse di posa
dei tubi
bordo autoincollante
con clip plastiche
qualsiasi (guide sul pannello
ogni 10 cm)
36
Sistemi Radianti a Pavimento – Guida Prodotto
Tel. +39 0425 75 88 11
525
REFLEX
ULTRA
REFLEX
ULTRA
REFLEX
ULTRA
REFLEX
ULTRA
Caratteristiche tecniche
Proprietà
Materiale
Lunghezza utile
Larghezza utile
Spessore (H)
Spessore minimo di isolamento
Ortogonalità
Resistenza a compressione
al 10% di deformazione
Stabilità dimensionale
(prova 23°C, 50% U.R.)
Resistenza al vapore d’acqua (μ)
Conduttività termica dichiarata (λ
D
)
Resistenza termica dichiarata (R
D
)
Reazione al fuoco
Capacità termica
Massa superficiale
Norma di
riferimento
misura
Valore
EPS
1000 ±6
500 ±3
10/23/39/46 ±2
10/23/39/46 ±2
≤5
≥ 200
≤ 0,5
40-100
0,031
0,30/0,75/1,25/1,50
E
1,45
0,30/0,69/1,17/1,38

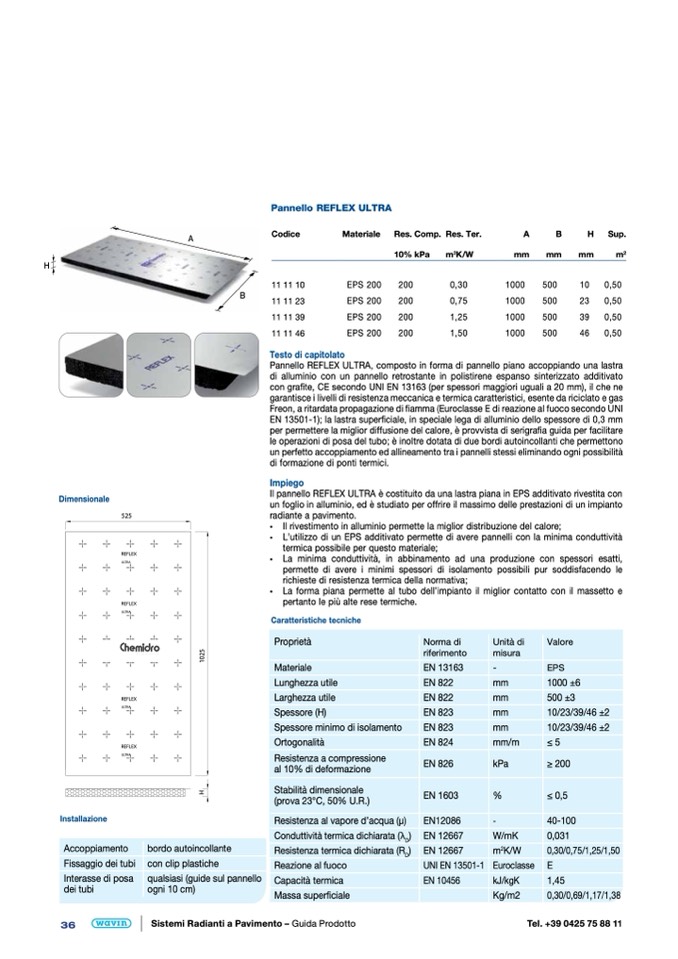

Pannello REFLEX ULTRA
Codice
11 11 10
11 11 23
11 11 39
11 11 46
Materiale
EPS 200
EPS 200
EPS 200
EPS 200
Res. Comp. Res. Ter.
A
B
mm
mm
1000
500
1000
500
1000
500
1000
500
H
Sup.
mm
m
2
10
0,50
23
0,50
39
0,50
46
0,50
Testo di capitolato
10% kPa
200
200
200
200
m
2
K/W
0,30
0,75
1,25
1,50
Unità di
1
0
2
5
H
