A
Design Registrato N.2056374
H

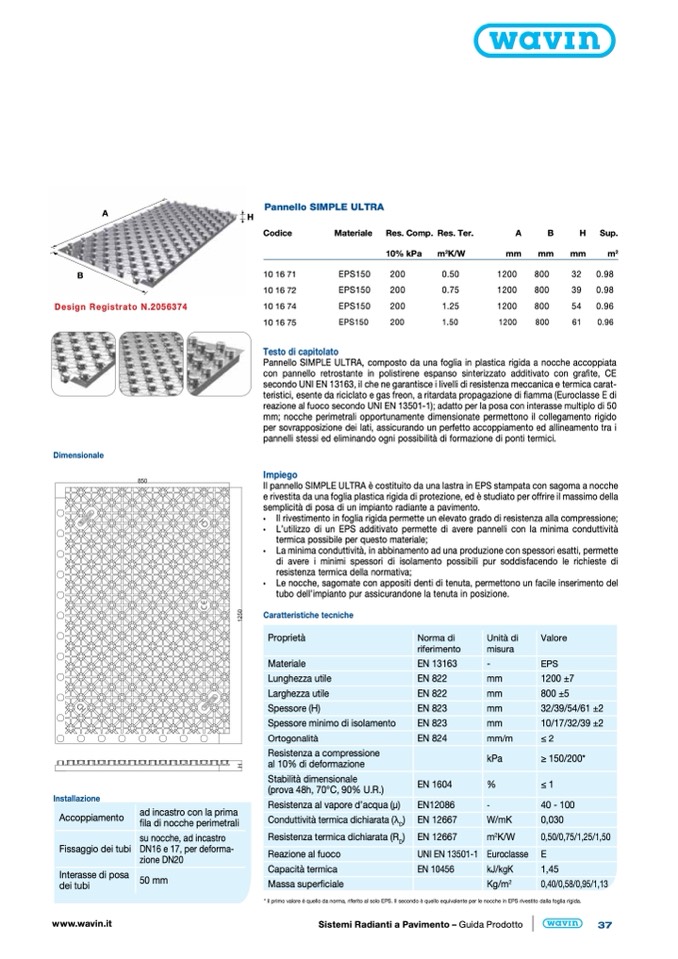

Pannello SIMPLE ULTRA
Materiale
EPS150
EPS150
EPS150
EPS150
B
10% kPa
200
200
200
200
m
2
K/W
0.50
0.75
1.25
1.50
Dimensionale
Installazione
Accoppiamento
Fissaggio dei tubi
Interasse di posa
dei tubi
ad incastro con la prima
fila di nocche perimetrali
su nocche, ad incastro
DN16 e 17, per deforma-
zione DN20
50 mm
EN 13163
EN 822
EN 822
EN 823
EN 823
EN 824
EN 1604
EN12086
EN 12667
EN 12667
UNI EN 13501-1
EN 10456
-
mm
mm
mm
mm
mm/m
kPa
%
-
W/mK
m
2
K/W
Euroclasse
kJ/kgK
Kg/m
2
www.wavin.it
Sistemi Radianti a Pavimento – Guida Prodotto
37
Codice
10 16 71
10 16 72
10 16 74
10 16 75
Res. Comp. Res. Ter.
A
B
mm
mm
1200
800
1200
800
1200
800
1200
800
H
Sup.
mm
m
2
32
0.98
39
0.98
54
0.96
61
0.96
Testo di capitolato
Pannello SIMPLE ULTRA, composto da una foglia in plastica rigida a nocche accoppiata
con pannello retrostante in polistirene espanso sinterizzato additivato con grafite, CE
secondo UNI EN 13163, il che ne garantisce i livelli di resistenza meccanica e termica carat-
teristici, esente da riciclato e gas freon, a ritardata propagazione di fiamma (Euroclasse E di
reazione al fuoco secondo UNI EN 13501-1); adatto per la posa con interasse multiplo di 50
mm; nocche perimetrali opportunamente dimensionate permettono il collegamento rigido
per sovrapposizione dei lati, assicurando un perfetto accoppiamento ed allineamento tra i
pannelli stessi ed eliminando ogni possibilità di formazione di ponti termici.
Impiego
Il pannello SIMPLE ULTRA è costituito da una lastra in EPS stampata con sagoma a nocche
e rivestita da una foglia plastica rigida di protezione, ed è studiato per offrire il massimo della
semplicità di posa di un impianto radiante a pavimento.
• Il rivestimento in foglia rigida permette un elevato grado di resistenza alla compressione;
• L’utilizzo di un EPS additivato permette di avere pannelli con la minima conduttività
termica possibile per questo materiale;
• La minima conduttività, in abbinamento ad una produzione con spessori esatti, permette
di avere i minimi spessori di isolamento possibili pur soddisfacendo le richieste di
resistenza termica della normativa;
• Le nocche, sagomate con appositi denti di tenuta, permettono un facile inserimento del
tubo dell’impianto pur assicurandone la tenuta in posizione.
Caratteristiche tecniche
Proprietà
Materiale
Lunghezza utile
Larghezza utile
Spessore (H)
Spessore minimo di isolamento
Ortogonalità
Resistenza a compressione
al 10% di deformazione
Stabilità dimensionale
(prova 48h, 70°C, 90% U.R.)
Resistenza al vapore d’acqua (μ)
Conduttività termica dichiarata (λ
D
)
Resistenza termica dichiarata (R )
D
Reazione al fuoco
Capacità termica
Massa superficiale
Norma di
riferimento
misura
Valore
EPS
1200 ±7
800 ±5
32/39/54/61 ±2
10/17/32/39 ±2
≤2
≥ 150/200*
≤1
40 - 100
0,030
0,50/0,75/1,25/1,50
E
1,45
0,40/0,58/0,95/1,13
* il primo valore è quello da norma, riferito al solo EPS. Il secondo è quello equivalente per le nocche in EPS rivestito dalla foglia rigida.
Unità di
