Dimensionale
620

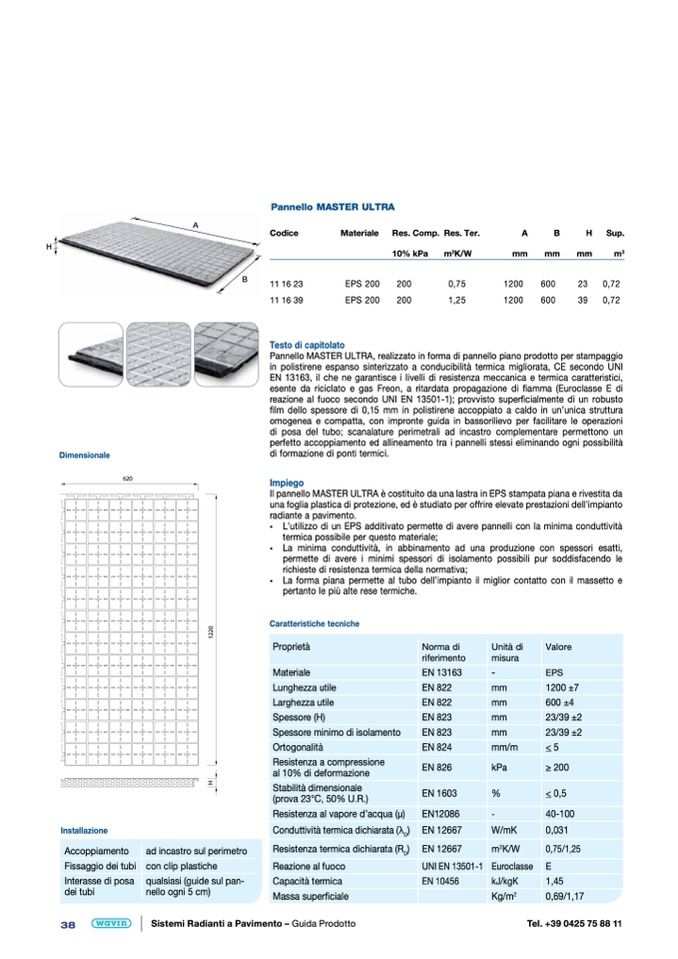

Pannello MASTER ULTRA, realizzato in forma di pannello piano prodotto per stampaggio
in polistirene espanso sinterizzato a conducibilità termica migliorata, CE secondo UNI
EN 13163, il che ne garantisce i livelli di resistenza meccanica e termica caratteristici,
esente da riciclato e gas Freon, a ritardata propagazione di fiamma (Euroclasse E di
reazione al fuoco secondo UNI EN 13501-1); provvisto superficialmente di un robusto
film dello spessore di 0,15 mm in polistirene accoppiato a caldo in un’unica struttura
omogenea e compatta, con impronte guida in bassorilievo per facilitare le operazioni
di posa del tubo; scanalature perimetrali ad incastro complementare permettono un
perfetto accoppiamento ed allineamento tra i pannelli stessi eliminando ogni possibilità
di formazione di ponti termici.
Impiego
Il pannello MASTER ULTRA è costituito da una lastra in EPS stampata piana e rivestita da
una foglia plastica di protezione, ed è studiato per offrire elevate prestazioni dell’impianto
radiante a pavimento.
• L’utilizzo di un EPS additivato permette di avere pannelli con la minima conduttività
termica possibile per questo materiale;
• La minima conduttività, in abbinamento ad una produzione con spessori esatti,
permette di avere i minimi spessori di isolamento possibili pur soddisfacendo le
richieste di resistenza termica della normativa;
• La forma piana permette al tubo dell’impianto il miglior contatto con il massetto e
Installazione
EN 13163
EN 822
EN 822
EN 823
EN 823
EN 824
EN 826
EN 1603
EN12086
EN 12667
EN 12667
UNI EN 13501-1
EN 10456
-
mm
mm
mm
mm
mm/m
kPa
%
-
W/mK
m
2
K/W
Euroclasse
kJ/kgK
Kg/m
2
Accoppiamento
Fissaggio dei tubi
Interasse di posa
dei tubi
ad incastro sul perimetro
con clip plastiche
qualsiasi (guide sul pan-
nello ogni 5 cm)
38
Sistemi Radianti a Pavimento – Guida Prodotto
Tel. +39 0425 75 88 11
Pannello MASTER ULTRA
Codice
11 16 23
11 16 39
Materiale
EPS 200
EPS 200
Res. Comp. Res. Ter.
A
B
mm
mm
1200
600
1200
600
H
Sup.
mm
m
2
23
0,72
39
0,72
Testo di capitolato
pertanto le più alte rese termiche.
Caratteristiche tecniche
Proprietà
Materiale
Lunghezza utile
Larghezza utile
Spessore (H)
Spessore minimo di isolamento
Ortogonalità
Resistenza a compressione
al 10% di deformazione
Stabilità dimensionale
(prova 23°C, 50% U.R.)
Resistenza al vapore d’acqua (μ)
Conduttività termica dichiarata (λ
D
)
Resistenza termica dichiarata (R )
D
Reazione al fuoco
Capacità termica
Massa superficiale
Norma di
riferimento
misura
Valore
EPS
1200 ±7
600 ±4
23/39 ±2
23/39 ±2
<5
≥ 200
< 0,5
40-100
0,031
0,75/1,25
E
1,45
0,69/1,17
10% kPa
200
200
m
2
K/W
0,75
1,25
Unità di
H
1
2
2
0
