Design Registrato N.2056374
Dimensionale
Pannello SIMPLE, composto da solo una foglia in plastica rigida a nocche; adatto per
la posa con interasse multiplo di 50 mm di tubi DN16 e 17; nocche perimetrali oppor-
tunamente dimensionate permettono il collegamento rigido per sovrapposizione dei lati,
assicurando un perfetto accoppiamento ed allineamento tra i pannelli stessi.
Impiego
Il pannello SIMPLE è costituito da una foglia plastica rigida, ed è studiato per offrire
elevata semplicità di posa di un impianto radiante a pavimento.
• Il rivestimento in foglia rigida permette un elevato grado di resistenza alla compressione;
• Le nocche, sagomate con appositi denti di tenuta, permettono un facile inserimento
www.wavin.it
Sistemi Radianti a Pavimento – Guida Prodotto
39

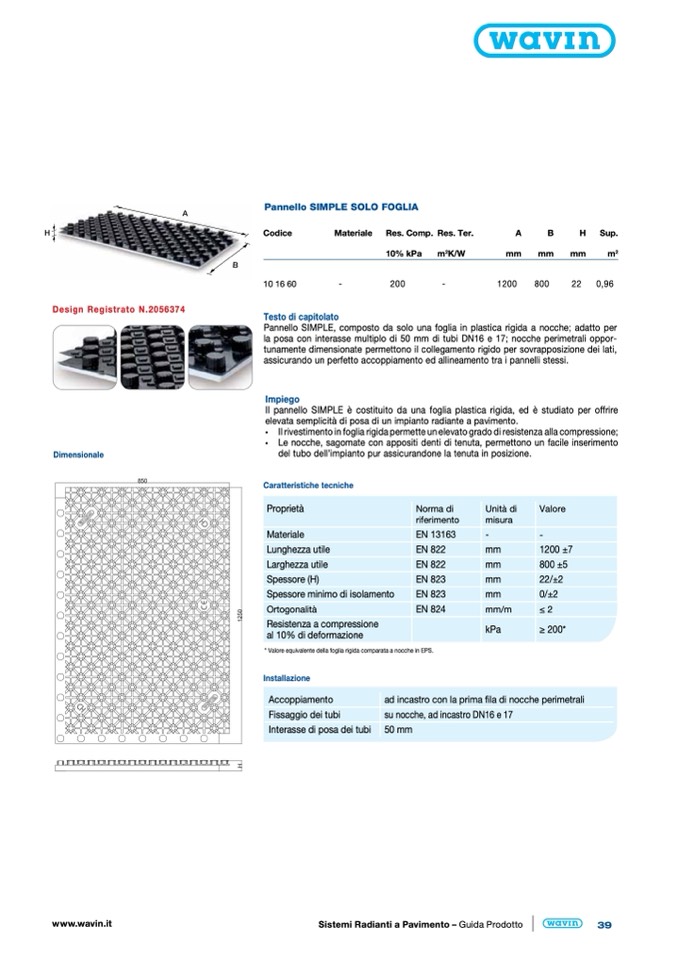

Pannello SIMPLE SOLO FOGLIA
Codice
Materiale
Res. Comp. Res. Ter.
10% kPa
m
2
K/W
10 16 60
-
200
-
Testo di capitolato
A
B
mm
mm
1200
800
H
Sup.
mm
m
2
22
0,96
del tubo dell’impianto pur assicurandone la tenuta in posizione.
Caratteristiche tecniche
Proprietà
Materiale
Lunghezza utile
Larghezza utile
Spessore (H)
Spessore minimo di isolamento
Ortogonalità
Resistenza a compressione
al 10% di deformazione
Norma di
riferimento
EN 13163
EN 822
EN 822
EN 823
EN 823
EN 824
* Valore equivalente della foglia rigida comparata a nocche in EPS.
Installazione
Accoppiamento
Fissaggio dei tubi
Interasse di posa dei tubi
fila di nocche perimetrali
Unità di
misura
-
mm
mm
mm
mm
mm/m
kPa
ad incastro con la prima
su nocche, ad incastro DN16 e 17
50 mm
Valore
-
1200 ±7
800 ±5
22/±2
0/±2
≤2
≥ 200*
