A
Design Registrato N.2056374
H

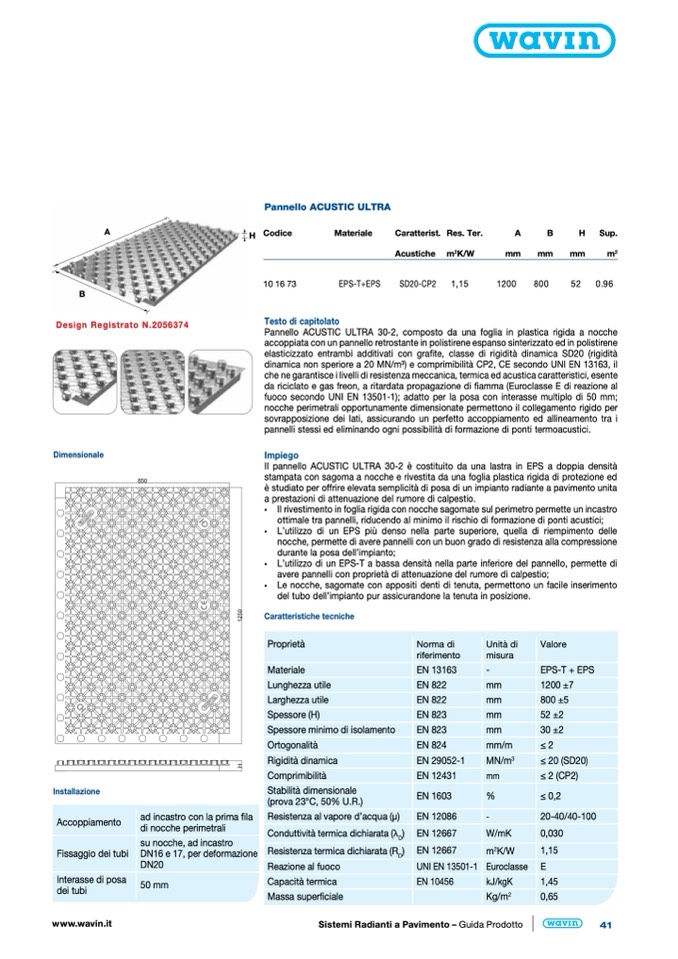

Pannello ACUSTIC ULTRA
Codice
Materiale
10 16 73
EPS-T+EPS
Testo di capitolato
Caratterist.
Acustiche
SD20-CP2
Res. Ter.
m
2
K/W
1,15
A
B
mm
mm
1200
800
H
Sup.
mm
m
2
52
0.96
Dimensionale
Pannello ACUSTIC ULTRA 30-2, composto da una foglia in plastica rigida a nocche
accoppiata con un pannello retrostante in polistirene espanso sinterizzato ed in polistirene
elasticizzato entrambi additivati con grafite, classe di rigidità dinamica SD20 (rigidità
dinamica non speriore a 20 MN/m3) e comprimibilità CP2, CE secondo UNI EN 13163, il
che ne garantisce i livelli di resistenza meccanica, termica ed acustica caratteristici, esente
da riciclato e gas freon, a ritardata propagazione di fiamma (Euroclasse E di reazione al
fuoco secondo UNI EN 13501-1); adatto per la posa con interasse multiplo di 50 mm;
nocche perimetrali opportunamente dimensionate permettono il collegamento rigido per
sovrapposizione dei lati, assicurando un perfetto accoppiamento ed allineamento tra i
pannelli stessi ed eliminando ogni possibilità di formazione di ponti termoacustici.
Impiego
Il pannello ACUSTIC ULTRA 30-2 è costituito da una lastra in EPS a doppia densità
stampata con sagoma a nocche e rivestita da una foglia plastica rigida di protezione ed
è studiato per offrire elevata semplicità di posa di un impianto radiante a pavimento unita
a prestazioni di attenuazione del rumore di calpestio.
• Il rivestimento in foglia rigida con nocche sagomate sul perimetro permette un incastro
ottimale tra pannelli, riducendo al minimo il rischio di formazione di ponti acustici;
• L’utilizzo di un EPS più denso nella parte superiore, quella di riempimento delle
nocche, permette di avere pannelli con un buon grado di resistenza alla compressione
durante la posa dell’impianto;
• L’utilizzo di un EPS-T a bassa densità nella parte inferiore del pannello, permette di
avere pannelli con proprietà di attenuazione del rumore di calpestio;
• Le nocche, sagomate con appositi denti di tenuta, permettono un facile inserimento
B
Installazione
Accoppiamento
Fissaggio dei tubi
Interasse di posa
dei tubi
ad incastro con la prima fila
di nocche perimetrali
su nocche, ad incastro
DN16 e 17, per deformazione
DN20
50 mm
EN 13163
EN 822
EN 822
EN 823
EN 823
EN 824
EN 29052-1
EN 12431
EN 1603
EN 12086
EN 12667
EN 12667
UNI EN 13501-1
EN 10456
-
mm
mm
mm
mm
mm/m
MN/m
3
mm
%
-
W/mK
m
2
K/W
Euroclasse
kJ/kgK
Kg/m
2
www.wavin.it
Sistemi Radianti a Pavimento – Guida Prodotto
41
del tubo dell’impianto pur assicurandone la tenuta in posizione.
Caratteristiche tecniche
Proprietà
Materiale
Lunghezza utile
Larghezza utile
Spessore (H)
Spessore minimo di isolamento
Ortogonalità
Rigidità dinamica
Comprimibilità
Stabilità dimensionale
(prova 23°C, 50% U.R.)
Resistenza al vapore d’acqua (μ)
Conduttività termica dichiarata (λ
D
)
Resistenza termica dichiarata (R )
D
Reazione al fuoco
Capacità termica
Massa superficiale
Norma di
riferimento
misura
Valore
EPS-T + EPS
1200 ±7
800 ±5
52 ±2
30 ±2
≤2
≤ 20 (SD20)
≤ 2 (CP2)
≤ 0,2
20-40/40-100
0,030
1,15
E
1,45
0,65
Unità di
