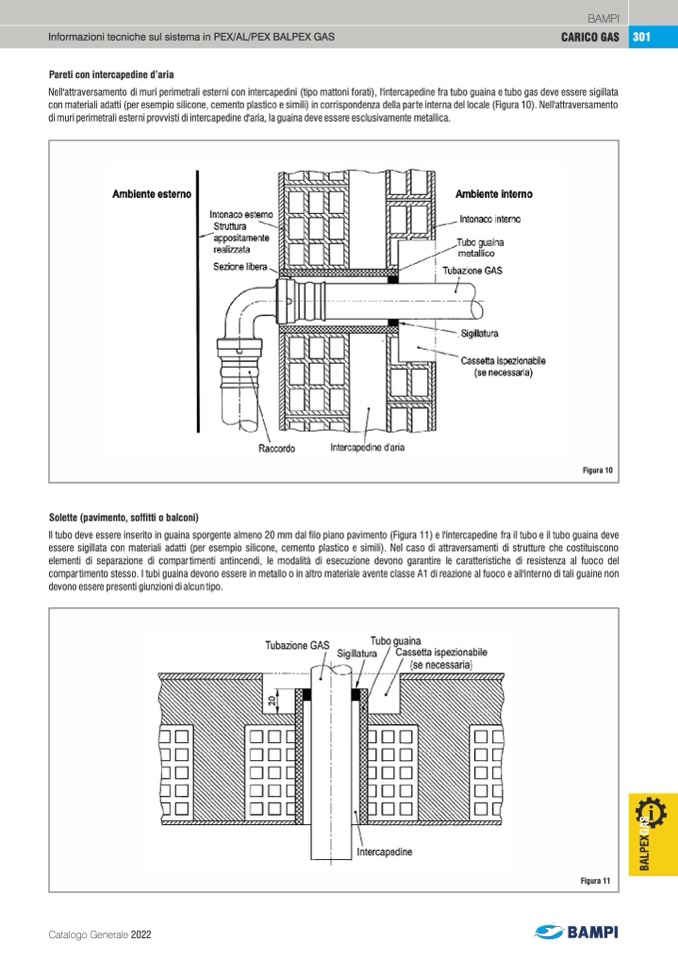

Pareti con intercapedine d’aria

Nell'attraversamento di muri perimetrali esterni con intercapedini (tipo mattoni forati), l'intercapedine fra tubo guaina e tubo gas deve essere sigillata

con materiali adatti (per esempio silicone, cemento plastico e simili) in corrispondenza della parte interna del locale (Figura 10). Nell'attraversamento

di muri perimetrali esterni provvisti di intercapedine d'aria, la guaina deve essere esclusivamente metallica.

Solette (pavimento, soffitti o balconi)

Il tubo deve essere inserito in guaina sporgente almeno 20 mm dal filo piano pavimento (Figura 11) e l'intercapedine fra il tubo e il tubo guaina deve

essere sigillata con materiali adatti (per esempio silicone, cemento plastico e simili). Nel caso di attraversamenti di strutture che costituiscono

elementi di separazione di compartimenti antincendi, le modalità di esecuzione devono garantire le caratteristiche di resistenza al fuoco del

compartimento stesso. I tubi guaina devono essere in metallo o in altro materiale avente classe A1 di reazione al fuoco e all'interno di tali guaine non

devono essere presenti giunzioni di alcun tipo.

BAMPI

Informazioni tecniche sul sistema in PEX/AL/PEX BALPEX GAS

CARICO GAS

301

Figura 10

Figura 11
