Informazioni tecniche sul sistema in PEX/AL/PEX BALPEX GAS

CARICO GAS

BAMPI

5

Figura 12

6

Figura 13

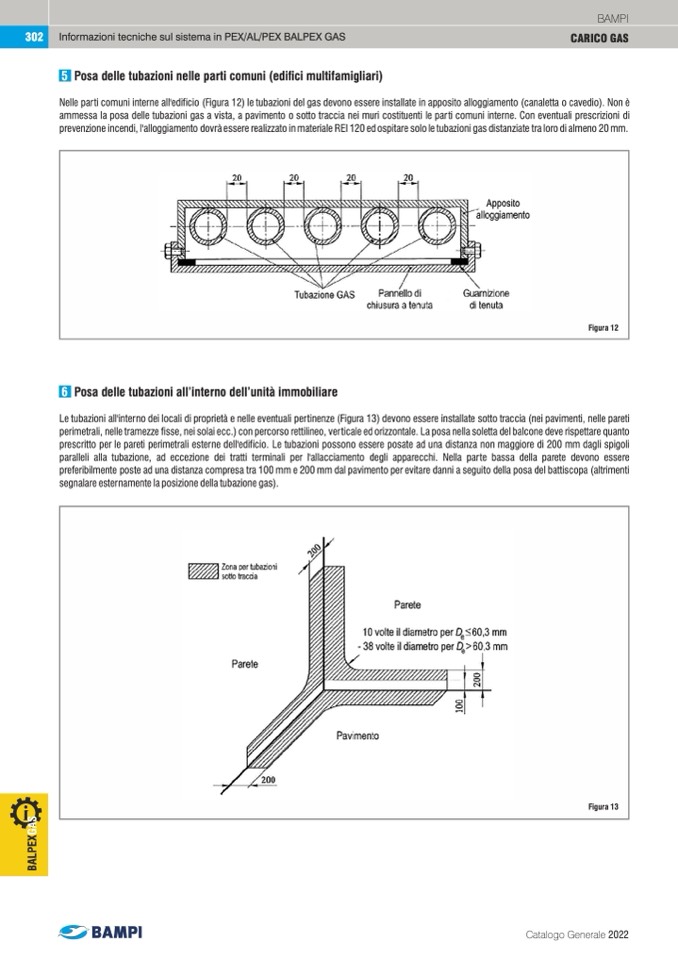

Posa delle tubazioni nelle parti comuni (edifici multifamigliari)

Nelle parti comuni interne all'edificio (Figura 12) le tubazioni del gas devono essere installate in apposito alloggiamento (canaletta o cavedio). Non è

ammessa la posa delle tubazioni gas a vista, a pavimento o sotto traccia nei muri costituenti le parti comuni interne. Con eventuali prescrizioni di

prevenzione incendi, l'alloggiamento dovrà essere realizzato in materiale REI 120 ed ospitare solo le tubazioni gas distanziate tra loro di almeno 20 mm.

Posa delle tubazioni all’interno dell’unità immobiliare

Le tubazioni all'interno dei locali di proprietà e nelle eventuali pertinenze (Figura 13) devono essere installate sotto traccia (nei pavimenti, nelle pareti

perimetrali, nelle tramezze fisse, nei solai ecc.) con percorso rettilineo, ver ticale ed orizzontale. La posa nella soletta del balcone deve rispettare quanto

prescritto per le pareti perimetrali esterne dell'edificio. Le tubazioni possono essere posate ad una distanza non maggiore di 200 mm dagli spigoli

paralleli alla tubazione, ad eccezione dei tratti terminali per l'allacciamento degli apparecchi. Nella parte bassa della parete devono essere

preferibilmente poste ad una distanza compresa tra 100 mm e 200 mm dal pavimento per evitare danni a seguito della posa del battiscopa (altrimenti

segnalare esternamente la posizione della tubazione gas).
