Informazioni tecniche sul sistema in PEX/AL/PEX BALPEX GAS

CARICO GAS

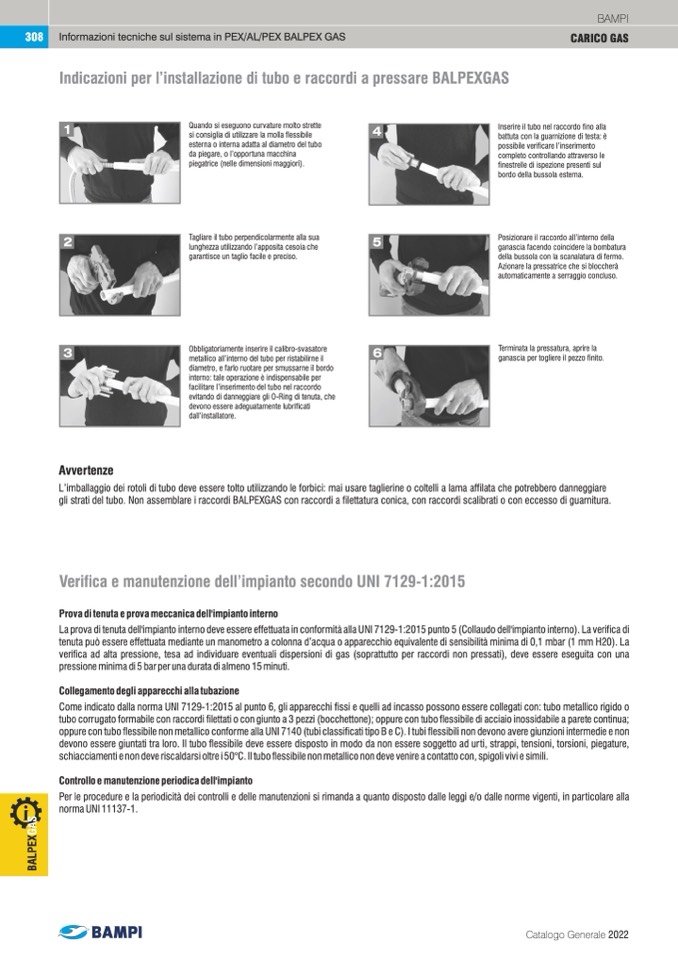

Indicazioni per l’installazione di tubo e raccordi a pressare BALPEXGAS

Quando si eseguono curvature molto strette

si consiglia di utilizzare la molla flessibile

esterna o interna adatta al diametro del tubo

da piegare, o l’opportuna macchina

piegatrice (nelle dimensioni maggiori).

Tagliare il tubo perpendicolarmente alla sua

lunghezza utilizzando l’apposita cesoia che

garantisce un taglio facile e preciso.

Obbligatoriamente inserire il calibro-svasatore

metallico all’interno del tubo per ristabilirne il

diametro, e farlo ruotare per smussarne il bordo

interno: tale operazione è indispensabile per

facilitare l’inserimento del tubo nel raccordo

evitando di danneggiare gli O-Ring di tenuta, che

devono essere adeguatamente lubrificati

dall’installatore.

Inserire il tubo nel raccordo fino alla

battuta con la guarnizione di testa: è

possibile verificare l’inserimento

completo controllando attraverso le

finestrelle di ispezione presenti sul

bordo della bussola esterna.

Posizionare il raccordo all’interno della

ganascia facendo coincidere la bombatura

della bussola con la scanalatura di fermo.

Azionare la pressatrice che si bloccherà

automaticamente a serraggio concluso.

Terminata la pressatura, aprire la

ganascia per togliere il pezzo finito.

Avvertenze

L’imballaggio dei rotoli di tubo deve essere tolto utilizzando le forbici: mai usare taglierine o coltelli a lama affilata che potrebbero danneggiare

gli strati del tubo. Non assemblare i raccordi BALPEXGAS con raccordi a filettatura conica, con raccordi scalibrati o con eccesso di guarnitura.

Verifica e manutenzione dell’impianto secondo UNI 7129-1:2015

Prova di tenuta e prova meccanica dell'impianto interno

La prova di tenuta dell'impianto interno deve essere effettuata in conformità alla UNI 7129-1:2015 punto 5 (Collaudo dell'impianto interno). La verifica di

tenuta può essere effettuata mediante un manometro a colonna d’acqua o apparecchio equivalente di sensibilità minima di 0,1 mbar (1 mm H20). La

verifica ad alta pressione, tesa ad individuare eventuali dispersioni di gas (soprattutto per raccordi non pressati), deve essere eseguita con una

pressione minima di 5 bar per una durata di almeno 15 minuti.

Collegamento degli apparecchi alla tubazione

Come indicato dalla norma UNI 7129-1:2015 al punto 6, gli apparecchi fissi e quelli ad incasso possono essere collegati con: tubo metallico rigido o

tubo corrugato formabile con raccordi filettati o con giunto a 3 pezzi (bocchettone); oppure con tubo flessibile di acciaio inossidabile a parete continua;

oppure con tubo flessibile non metallico conforme alla UNI 7140 (tubi classificati tipo B e C). I tubi flessibili non devono avere giunzioni intermedie e non

devono essere giuntati tra loro. Il tubo flessibile deve essere disposto in modo da non essere soggetto ad urti, strappi, tensioni, torsioni, piegature,

schiacciamenti e non deve riscaldarsi oltre i 50°C. Il tubo flessibile non metallico non deve venire a contatto con, spigoli vivi e simili.

Controllo e manutenzione periodica dell'impianto

Per le procedure e la periodicità dei controlli e delle manutenzioni si rimanda a quanto disposto dalle leggi e/o dalle norme vigenti, in particolare alla

norma UNI 11137-1.
