Informazioni tecniche sul sistema in PEX/AL/PEX BALPEX GAS

CARICO GAS

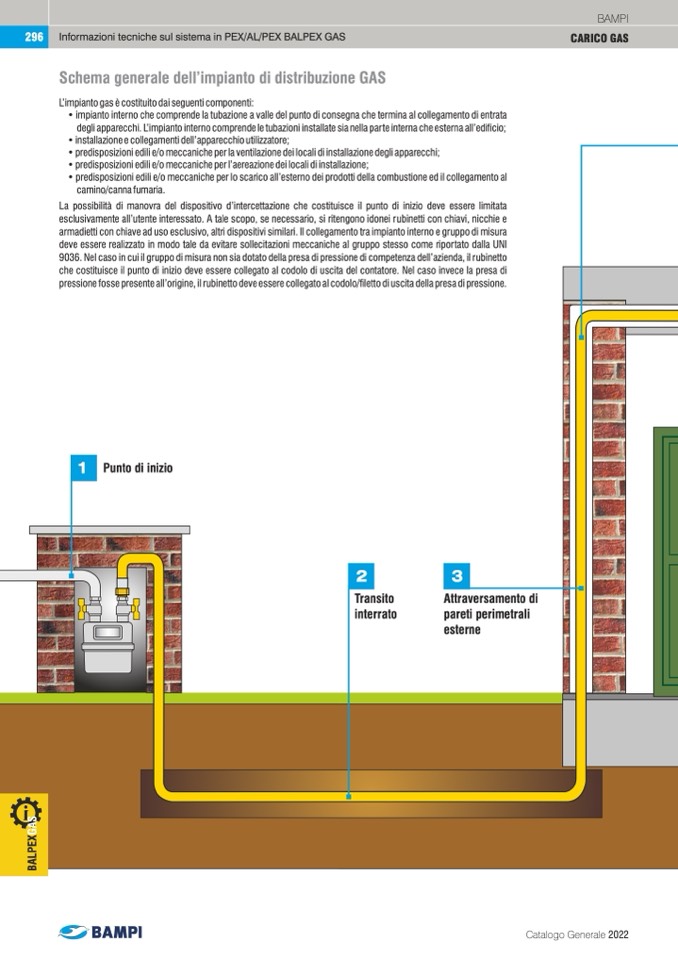

Schema generale dell’impianto di distribuzione GAS

L’impianto gas è costituito dai seguenti componenti:

• impianto interno che comprende la tubazione a valle del punto di consegna che termina al collegamento di entrata

degli apparecchi. L’impianto interno comprende le tubazioni installate sia nella parte interna che esterna all’edicio;

• installazione e collegamenti dell’apparecchio utilizzatore;

• predisposizioni edili e/o meccaniche per la ventilazione dei locali di installazione degli apparecchi;

• predisposizioni edili e/o meccaniche per l’aereazione dei locali di installazione;

• predisposizioni edili e/o meccaniche per lo scarico all’esterno dei prodotti della combustione ed il collegamento al

camino/canna fumaria.

La possibilità di manovra del dispositivo d’intercettazione che costituisce il punto di inizio deve essere limitata

esclusivamente all’utente interessato. A tale scopo, se necessario, si ritengono idonei rubinetti con chiavi, nicchie e

armadietti con chiave ad uso esclusivo, altri dispositivi similari. Il collegamento tra impianto interno e gruppo di misura

deve essere realizzato in modo tale da evitare sollecitazioni meccaniche al gruppo stesso come riportato dalla UNI

9036. Nel caso in cui il gruppo di misura non sia dotato della presa di pressione di competenza dell’azienda, il rubinetto

che costituisce il punto di inizio deve essere collegato al codolo di uscita del contatore. Nel caso invece la presa di

pressione fosse presente all’origine, il rubinetto deve essere collegato al codolo/letto di uscita della presa di pressione.

1

BAMPI

Punto di inizio

2

Transito

Attraversamento di

interrato

pareti perimetrali

esterne

3
