Informazioni tecniche sul sistema in PEX/AL/PEX BALPEX GAS

CARICO GAS

2

Figura 2

Figura 3

Figura 4

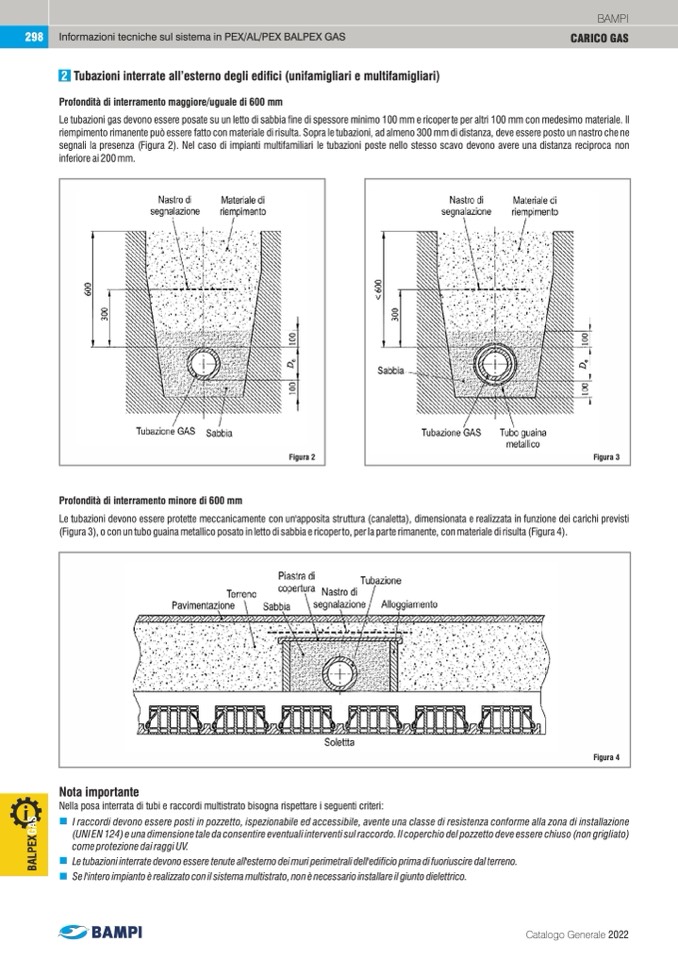

Tubazioni interrate all’esterno degli edifici (unifamigliari e multifamigliari)

Profondità di interramento maggiore/uguale di 600 mm

Le tubazioni gas devono essere posate su un letto di sabbia fine di spessore minimo 100 mm e ricoper te per altri 100 mm con medesimo materiale. Il

riempimento rimanente può essere fatto con materiale di risulta. Sopra le tubazioni, ad almeno 300 mm di distanza, deve essere posto un nastro che ne

segnali la presenza (Figura 2). Nel caso di impianti multifamiliari le tubazioni poste nello stesso scavo devono avere una distanza reciproca non

inferiore ai 200 mm.

Profondità di interramento minore di 600 mm

Le tubazioni devono essere protette meccanicamente con un'apposita struttura (canaletta), dimensionata e realizzata in funzione dei carichi previsti

(Figura 3), o con un tubo guaina metallico posato in letto di sabbia e ricoper to, per la par te rimanente, con materiale di risulta (Figura 4).

Nota importante

Nella posa interrata di tubi e raccordi multistrato bisogna rispettare i seguenti criteri:

I raccordi devono essere posti in pozzetto, ispezionabile ed accessibile, avente una classe di resistenza conforme alla zona di installazione

(UNI EN 124) e una dimensione tale da consentire eventuali interventi sul raccordo. Il coperchio del pozzetto deve essere chiuso (non grigliato)

comeprotezionedairaggiUV.

Le tubazioni interrate devono essere tenute all'esterno dei muri perimetrali dell'edificio prima di fuoriuscire dal terreno.

Se l'intero impianto è realizzato con il sistema multistrato, non è necessario installare il giunto dielettrico.
