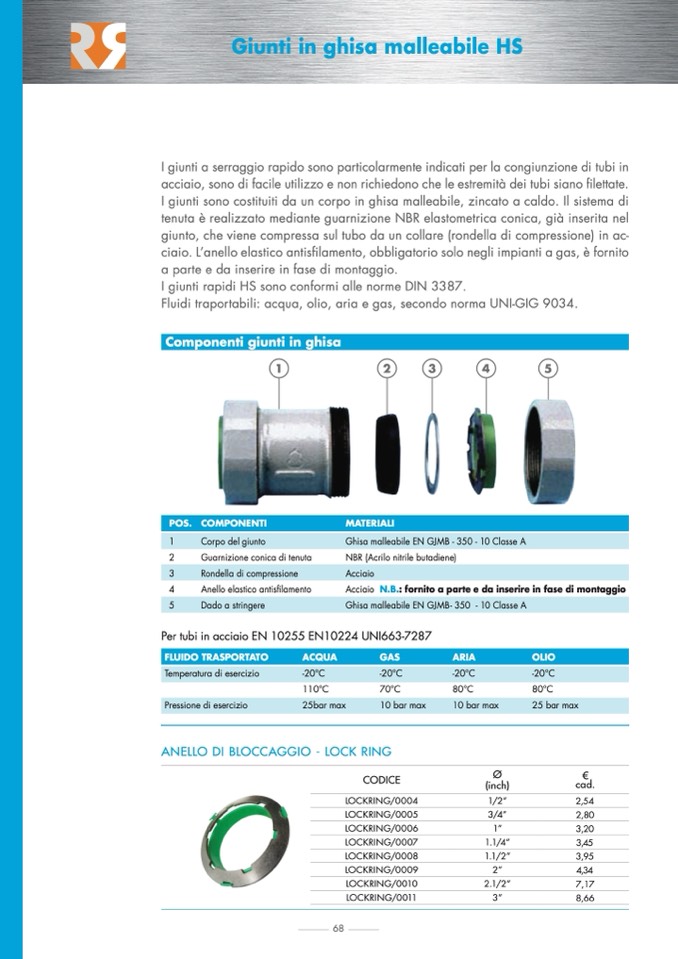

Giunti in ghisa malleabile HS

I giunti a serraggio rapido sono particolarmente indicati per la congiunzione di tubi in

acciaio, sono di facile utilizzo e non richiedono che le estremità dei tubi siano filettate.

I giunti sono costituiti da un corpo in ghisa malleabile, zincato a caldo. Il sistema di

tenuta è realizzato mediante guarnizione NBR elastometrica conica, già inserita nel

giunto, che viene compressa sul tubo da un collare (rondella di compressione) in ac-

ciaio. L’anello elastico antisfilamento, obbligatorio solo negli impianti a gas, è fornito

a parte e da inserire in fase di montaggio.

I giunti rapidi HS sono conformi alle norme DIN 3387.

Fluidi traportabili: acqua, olio, aria e gas, secondo norma UNI-GIG 9034.

Componenti giunti in ghisa

1

2

3

4

5

POS. COMPONENTI

MATERIALI

1

Corpo del giunto

Ghisa malleabile EN GJMB - 350 - 10 Classe A

2

Guarnizione conica di tenuta

3

Rondella di compressione

4

Anello elastico antisfilamento

5

Dado a stringere

NBR (Acrilo nitrile butadiene)

Acciaio

Acciaio N.B.: fornito a parte e da inserire in fase di montaggio

Ghisa malleabile EN GJMB- 350 - 10 Classe A

Per tubi in acciaio EN 10255 EN10224 UNI663-7287

110°C

70°C

Pressione di esercizio

25bar max

10 bar max

ANELLO DI BLOCCAGGIO - LOCK RING

CODICE

LOCKRING/0004

LOCKRING/0005

LOCKRING/0006

LOCKRING/0007

LOCKRING/0008

LOCKRING/0009

LOCKRING/0010

LOCKRING/0011

80°C

80°C

10 bar max

25 bar max

Ø

!

(inch)

cad.

1/2”

2,4

3/4”

2,

1”

3,

1.1/4”

3,

1.1/2”

3,

2”

4,

2.1/2”

,

FLUIDO TRASPORTATO

ACQUA

GAS

ARIA

OLIO

Temperatura di esercizio

-20°C

-20°C

-20°C

-20°C

3”

8,
