POS.

COMPONENTI

1

Corpo del giunto

2

Rondella di compressione

3

Guarnizione conica di tenuta

4

Anello elastico antisfilamento

5

Anello elastico antisfilamento

6

Dado a stringere

MATERIALI

Ottone lega CW617N

Acciaio

NBR (acrilo nitrile butadiene)

Acciaio, per i tubi in ferro

Resina acetilica, per i tubi in polietilene

Ottone lega CW617N

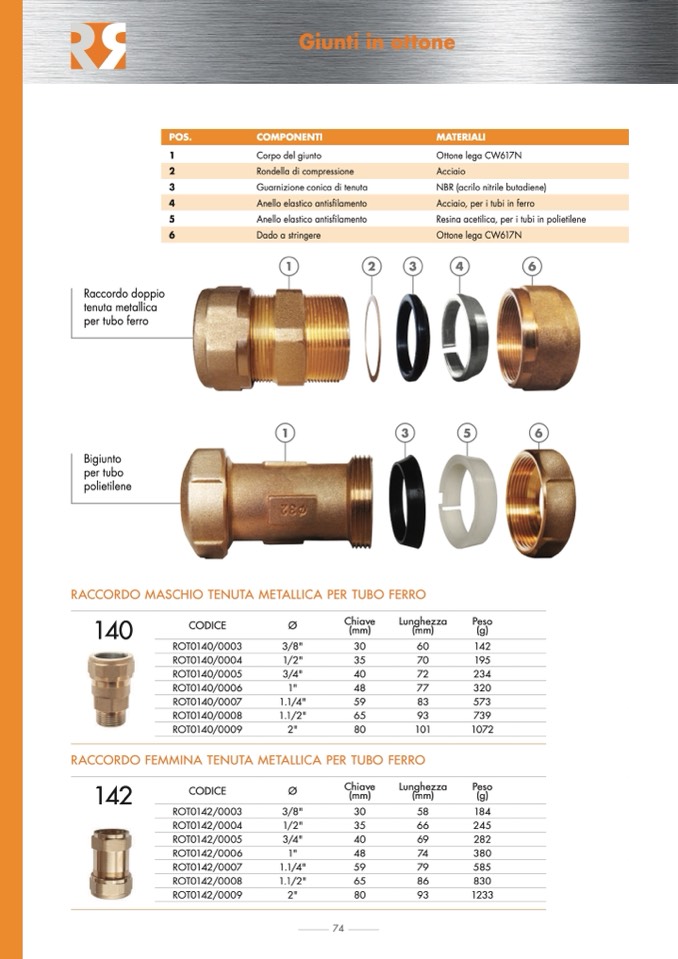

Giunti in ottone

1

2

3

4

6

Raccordo doppio

tenuta metallica

per tubo ferro

Bigiunto

per tubo

polietilene

1

3

5

6

RACCORDO MASCHIO TENUTA METALLICA PER TUBO FERRO

140

CODICE

Ø

Chiave

Lunghezza

Peso

(mm)

(mm)

(g)

!

cad.

9,

7,8

1,

2,

2,9

3,

!

cad.

1,

10,

14,

2,

2,

4,

ROT0140/0003

ROT0140/0004

ROT0140/0005

ROT0140/0006

ROT0140/0007

ROT0140/0008

ROT0140/0009

3/8"

30

60

142

1/2"

35

70

195

3/4"

40

72

234

1"

48

77

320

1.1/4"

59

83

573

1.1/2"

65

93

739

2"

80

101

1072

RACCORDO FEMMINA TENUTA METALLICA PER TUBO FERRO

142

CODICE

Ø

ROT0142/0003

3/8"

ROT0142/0004

1/2"

ROT0142/0005

3/4"

ROT0142/0006

1"

ROT0142/0007

1.1/4"

ROT0142/0008

1.1/2"

ROT0142/0009

2"

Chiave

Lunghezza

Peso

(mm)

(mm)

(g)

30

58

184

35

66

245

40

69

282

48

74

380

59

79

585

65

86

830

80

93

1233

74
