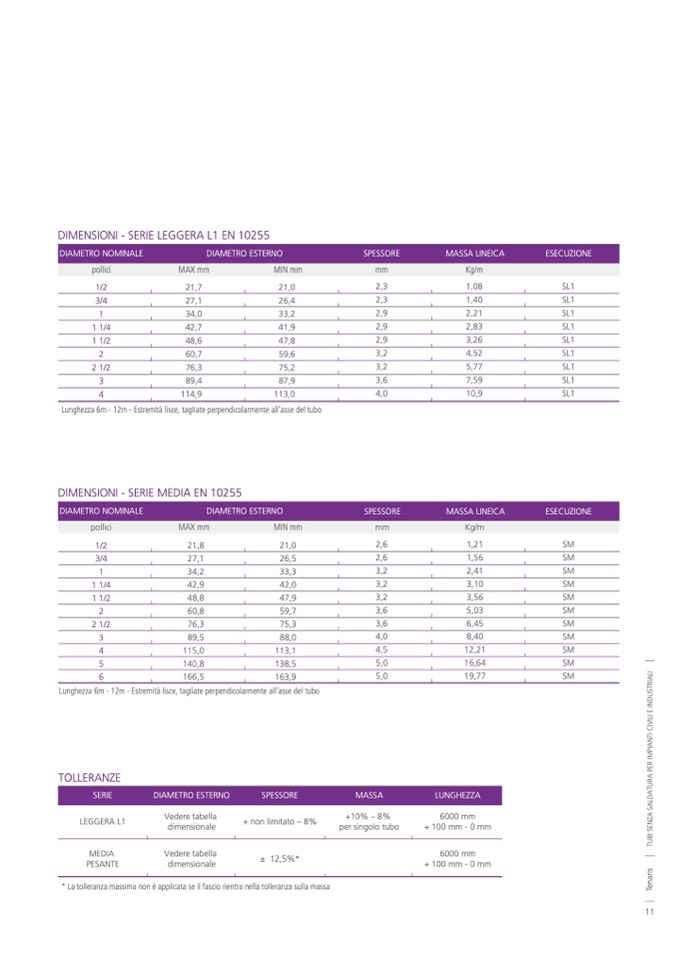

DIMENSIONI - SERIE LEGGERA L1 EN 10255

1/2

21,7

3/4

27,1

1

34,0

1 1/4

42,7

1 1/2

48,6

2

60,7

2 1/2

76,3

3

89,4

4

114,9

21,0

2,3

26,4

2,3

33,2

2,9

41,9

2,9

47,8

2,9

59,6

3,2

75,2

3,2

87,9

3,6

113,0

4,0

1,08

SL1

1,40

SL1

2,21

SL1

2,83

SL1

3,26

SL1

4,52

SL1

5,77

SL1

7,59

SL1

10,9

SL1

1,21

SM

1,56

SM

2,41

SM

3,10

SM

3,56

SM

5,03

SM

6,45

SM

8,40

SM

12,21

SM

16,64

SM

19,77

SM

LUNGHEZZA

6000 mm

+ 100 mm - 0 mm

6000 mm

+ 100 mm - 0 mm

DIAMETRO NOMINALE

DIAMETRO ESTERNO

SPESSORE

MASSA LINEICA

ESECUZIONE

pollici

MAX mm

MIN mm

mm

Kg/m

Lunghezza 6m - 12m - Estremità lisce, tagliate perpendicolarmente all’asse del tubo

DIMENSIONI - SERIE MEDIA EN 10255

1/2

21,8

21,0

2,6

3/4

27,1

26,5

2,6

1

34,2

33,3

3,2

1 1/4

42,9

42,0

3,2

1 1/2

48,8

47,9

3,2

2

60,8

59,7

3,6

2 1/2

76,3

75,3

3,6

3

89,5

88,0

4,0

4

115,0

113,1

4,5

5

140,8

138,5

5,0

6

166,5

163,9

5,0

DIAMETRO NOMINALE

DIAMETRO ESTERNO

SPESSORE

MASSA LINEICA

ESECUZIONE

pollici

MAX mm

MIN mm

mm

Kg/m

Lunghezza 6m - 12m - Estremità lisce, tagliate perpendicolarmente all’asse del tubo

TOLLERANZE

SERIE

LEGGERA L1

MEDIA

PESANTE

DIAMETRO ESTERNO

Vedere tabella

dimensionale

Vedere tabella

dimensionale

SPESSORE

+ non limitato – 8%

± 12,5%*

MASSA

+10% – 8%

per singolo tubo

* La tolleranza massima non è applicata se il fascio rientra nella tolleranza sulla massa
