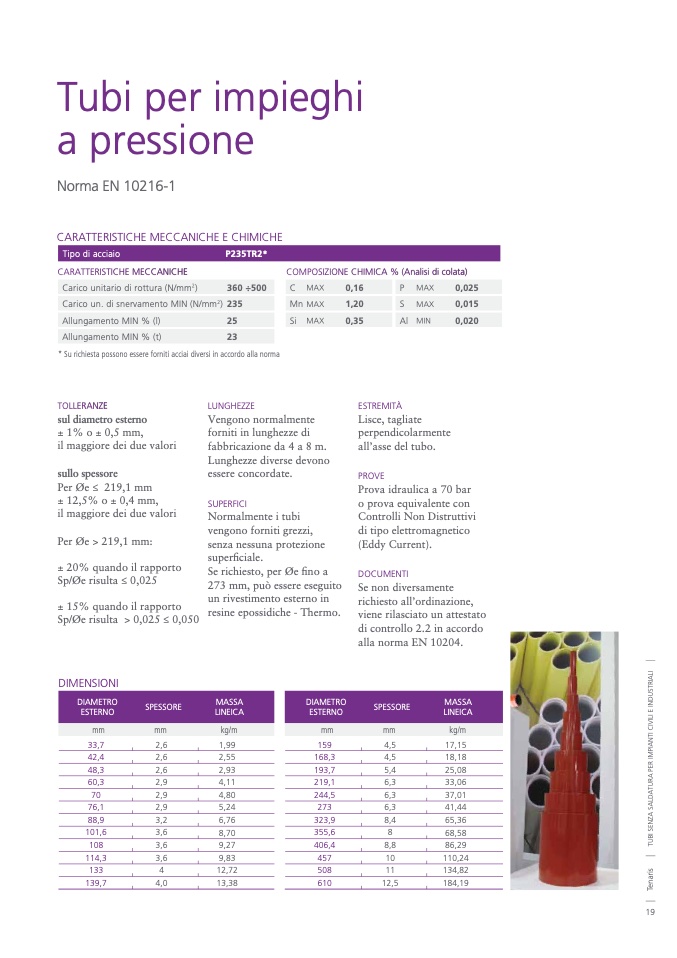

Tubi per impieghi
a pressione
Norma EN 10216-1
CARATTERISTICHE MECCANICHE E CHIMICHE
Tipo di acciaio
P235TR2*
CARATTERISTICHE MECCANICHE
* Su richiesta possono essere forniti acciai diversi in accordo alla norma
COMPOSIZIONE CHIMICA % (Analisi di colata)
Carico unitario di rottura (N/mm
2
)
360 ÷500
Carico un. di snervamento MIN (N/mm
2
) 235
Allungamento MIN % (l)
25
Allungamento MIN % (t)
23
C MAX
0,16
P MAX
0,025
Mn MAX
1,20
S MAX
0,015
Si MAX
0,35
Al MIN
0,020
TOLLERANZE
sul diametro esterno
± 1% o ± 0,5 mm,
il maggiore dei due valori
sullo spessore
Per Øe ≤ 219,1 mm
± 12,5% o ± 0,4 mm,
il maggiore dei due valori
Per Øe > 219,1 mm:
± 20% quando il rapporto
Sp/Øe risulta ≤ 0,025
± 15% quando il rapporto
Sp/Øe risulta > 0,025 ≤ 0,050
DIMENSIONI
33,7
2,6
42,4
2,6
48,3
2,6
60,3
2,9
70
2,9
76,1
2,9
88,9
3,2
101,6
3,6
108
3,6
114,3
3,6
133
4
139,7
4,0
LUNGHEZZE
Vengono normalmente
forniti in lunghezze di
fabbricazione da 4 a 8 m.
Lunghezze diverse devono
essere concordate.
SUPERFICI
Normalmente i tubi
vengono forniti grezzi,
senza nessuna protezione
superficiale.
ESTREMITÀ
Lisce, tagliate
perpendicolarmente
all’asse del tubo.
PROVE
Prova idraulica a 70 bar
o prova equivalente con
Controlli Non Distruttivi
di tipo elettromagnetico
(Eddy Current).
DOCUMENTI
Se non diversamente
richiesto all’ordinazione,
viene rilasciato un attestato
di controllo 2.2 in accordo
alla norma EN 10204.
4,5
17,15
4,5
18,18
5,4
25,08
6,3
33,06
6,3
37,01
6,3
41,44
8,4
65,36
8
68,58
8,8
86,29
10
110,24
11
134,82
12,5
184,19
Se richiesto, per Øe fino a
273 mm, può essere eseguito
un rivestimento esterno in
resine epossidiche - Thermo.
DIAMETRO
SPESSORE
MASSA
ESTERNO
LINEICA
mm
mm
kg/m
DIAMETRO
SPESSORE
MASSA
ESTERNO
LINEICA
mm
mm
kg/m
1,99
2,55
2,93
4,11
4,80
5,24
6,76
8,70
9,27
9,83
12,72
13,38
159
168,3
193,7
219,1
244,5
273
323,9
355,6
406,4
457
508
610
19
