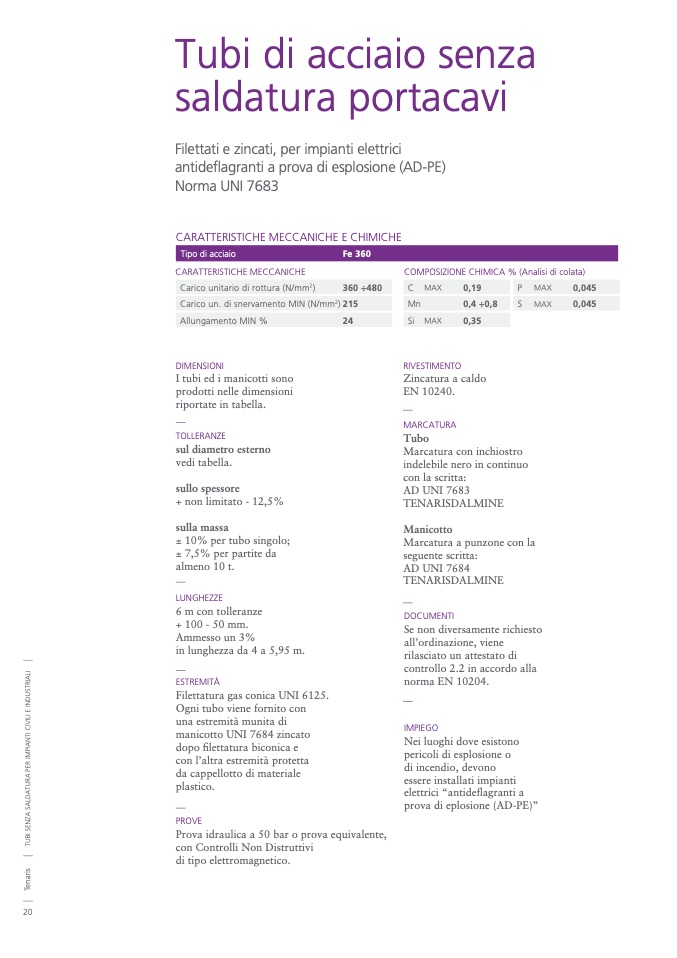

Tubi di acciaio senza

saldatura portacavi

Filettati e zincati, per impianti elettrici

antideflagranti a prova di esplosione (AD-PE)

Norma UNI 7683

CARATTERISTICHE MECCANICHE E CHIMICHE

Tipo di acciaio

CARATTERISTICHE MECCANICHE

DIMENSIONI

I tubi ed i manicotti sono

prodotti nelle dimensioni

riportate in tabella.

TOLLERANZE

sul diametro esterno

vedi tabella.

sullo spessore

+ non limitato - 12,5%

sulla massa

± 10% per tubo singolo;

± 7,5% per partite da

almeno 10 t.

LUNGHEZZE

6 m con tolleranze

+ 100 - 50 mm.

Ammesso un 3%

in lunghezza da 4 a 5,95 m.

ESTREMITÀ

Filettatura gas conica UNI 6125.

Ogni tubo viene fornito con

una estremità munita di

manicotto UNI 7684 zincato

dopo filettatura biconica e

con l’altra estremità protetta

da cappellotto di materiale

plastico.

PROVE

Fe 360

COMPOSIZIONE CHIMICA % (Analisi di colata)

RIVESTIMENTO

Zincatura a caldo

EN 10240.

MARCATURA

Tubo

Marcatura con inchiostro

indelebile nero in continuo

con la scritta:

AD UNI 7683

TENARISDALMINE

Manicotto

Marcatura a punzone con la

seguente scritta:

AD UNI 7684

TENARISDALMINE

DOCUMENTI

Se non diversamente richiesto

all’ordinazione, viene

rilasciato un attestato di

controllo 2.2 in accordo alla

norma EN 10204.

IMPIEGO

Nei luoghi dove esistono

pericoli di esplosione o

di incendio, devono

essere installati impianti

elettrici “antideflagranti a

prova di eplosione (AD-PE)”

Carico unitario di rottura (N/mm

2

)

360 ÷480

Carico un. di snervamento MIN (N/mm

2

) 215

Allungamento MIN %

24

20

Prova idraulica a 50 bar o prova equivalente,

con Controlli Non Distruttivi

di tipo elettromagnetico.

C MAX

0,19

P MAX

0,045

Mn

0,4 ÷0,8

S MAX

0,045

Si MAX

0,35
