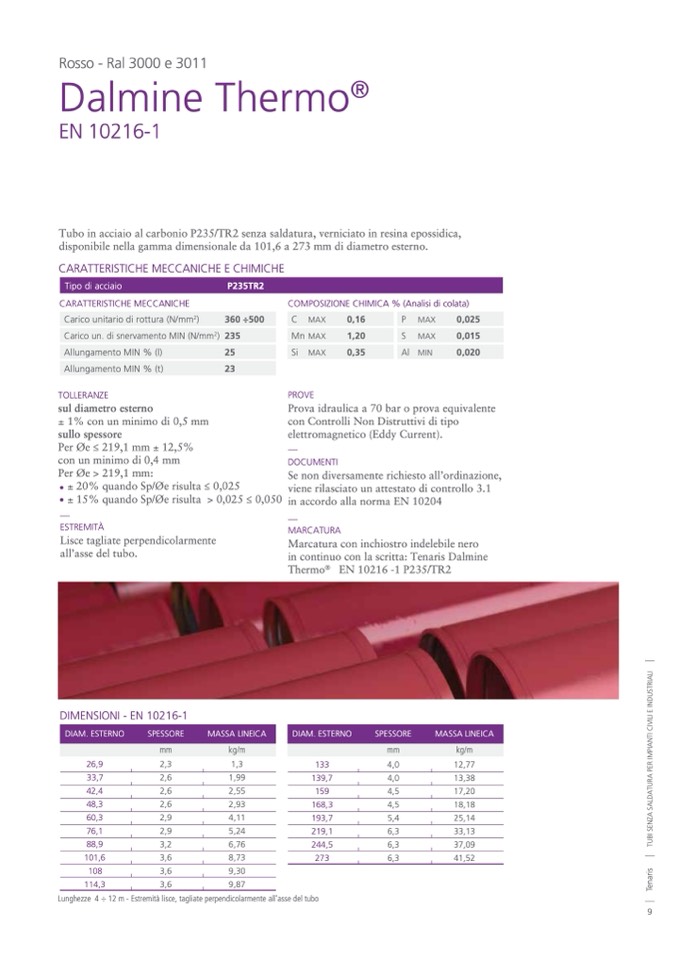

Rosso - Ral 3000 e 3011

Dalmine Thermo

®

EN 10216-1

Tubo in acciaio al carbonio P235/TR2 senza saldatura, verniciato in resina epossidica,

disponibile nella gamma dimensionale da 101,6 a 273 mm di diametro esterno.

CARATTERISTICHE MECCANICHE E CHIMICHE

Tipo di acciaio

CARATTERISTICHE MECCANICHE

TOLLERANZE

sul diametro esterno

± 1% con un minimo di 0,5 mm

sullo spessore

Per Øe ≤ 219,1 mm ± 12,5%

con un minimo di 0,4 mm

Per Øe > 219,1 mm:

P235TR2

Carico unitario di rottura (N/mm

2

)

360 ÷500

Carico un. di snervamento MIN (N/mm

2

) 235

Allungamento MIN % (l)

25

Allungamento MIN % (t)

23

C MAX

0,16

P MAX

0,025

Mn MAX

1,20

S MAX

0,015

Si MAX

0,35

Al MIN

0,020

± 20% quando Sp/Øe risulta ≤ 0,025

± 15% quando Sp/Øe risulta > 0,025 ≤ 0,050

COMPOSIZIONE CHIMICA % (Analisi di colata)

PROVE

Prova idraulica a 70 bar o prova equivalente

con Controlli Non Distruttivi di tipo

elettromagnetico (Eddy Current).

DOCUMENTI

Se non diversamente richiesto all’ordinazione,

viene rilasciato un attestato di controllo 3.1

in accordo alla norma EN 10204

MARCATURA

Marcatura con inchiostro indelebile nero

in continuo con la scritta: Tenaris Dalmine

Thermo

®

EN 10216 -1 P235/TR2

ESTREMITÀ

Lisce tagliate perpendicolarmente

all’asse del tubo.

DIMENSIONI - EN 10216-1

26,9

2,3

33,7

2,6

42,4

2,6

48,3

2,6

60,3

2,9

76,1

2,9

88,9

3,2

DIAM. ESTERNO

SPESSORE

MASSA LINEICA

mm

kg/m

DIAM. ESTERNO

SPESSORE

MASSA LINEICA

mm

kg/m

1,3

1,99

2,55

2,93

4,11

5,24

6,76

8,73

114,3

3,6

9,87

Lunghezze 4 ÷ 12 m - Estremità lisce, tagliate perpendicolarmente all’asse del tubo

101,6

3,6

108

3,6

9,30

133

4,0

139,7

4,0

159

4,5

168,3

4,5

193,7

5,4

219,1

6,3

244,5

6,3

273

6,3

12,77

13,38

17,20

18,18

25,14

33,13

37,09

41,52
