IN Entrata acqua fredda G 3/4”
OUT Uscita acqua calda G 3/4”
R1 Connessione gas G 1/4”
R2 Connessione gas G 3/8”
315
scarico condensa
OUT
IN
R2
R1
65
scarico
condensa
296
337
141
15

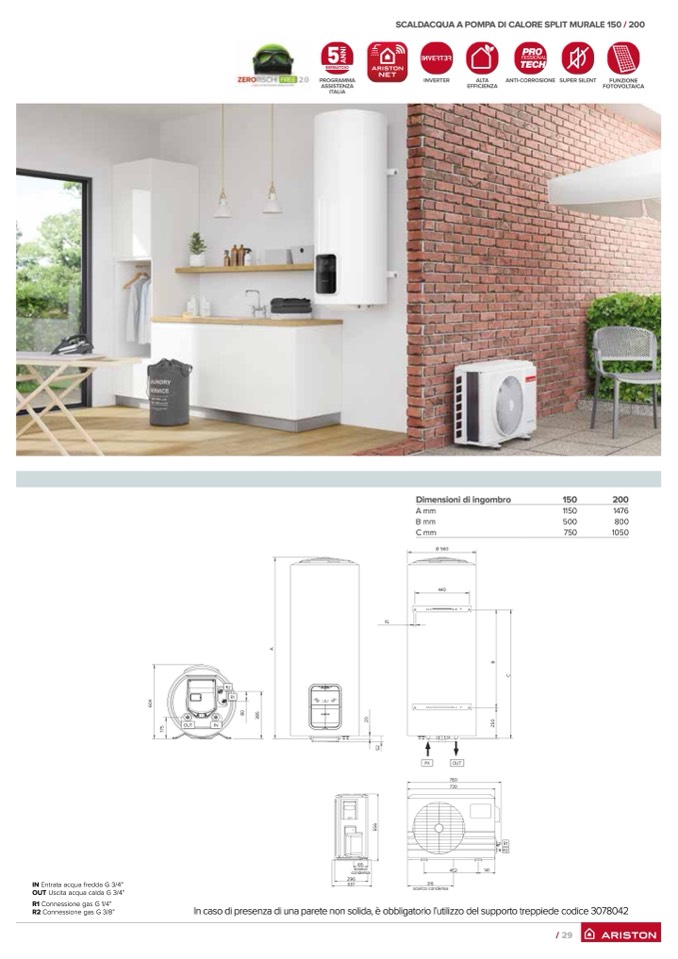

SCALDACQUA A POMPA DI CALORE SPLIT MURALE 150 / 200
In caso di presenza di una parete non solida, è obbligatorio l’utilizzo del supporto treppiede codice 3078042
Dimensioni di ingombro
150
200
1150
1476
500
800
750
1050
A mm
B mm
C mm
Ø 560
440
IN
OUT
780
730
452
R1
R2
/ 29
