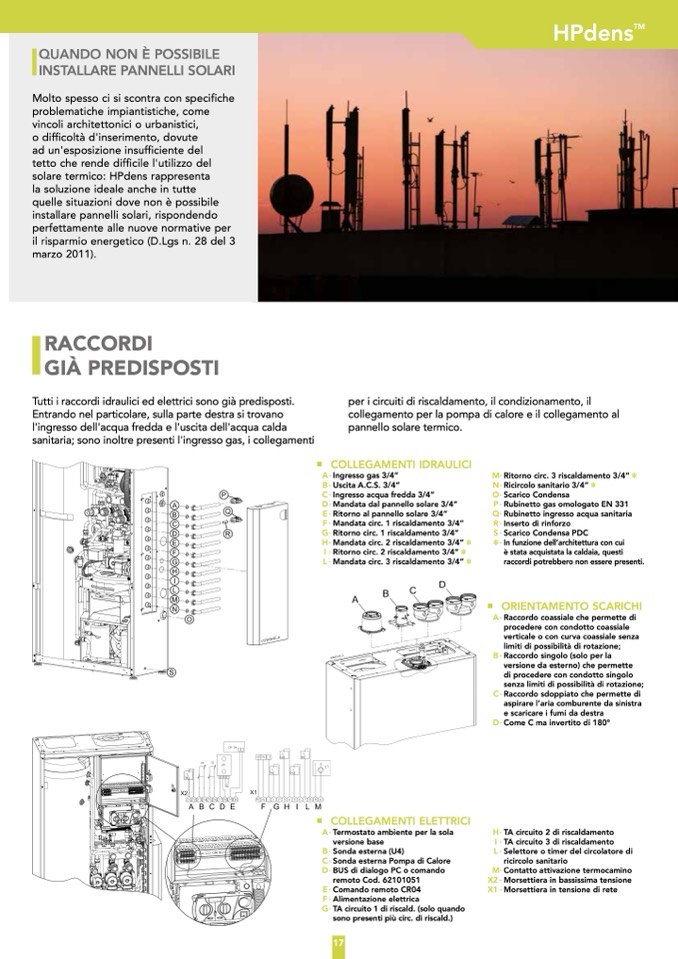

QUANDO NON È POSSIBILE
INSTALLARE PANNELLI SOLARI
Molto spesso ci si scontra con specifiche
problematiche impiantistiche, come
vincoli architettonici o urbanistici,
o difficoltà d'inserimento, dovute
ad un'esposizione insufficiente del
tetto che rende difficile l'utilizzo del
solare termico: HPdens rappresenta
la soluzione ideale anche in tutte
quelle situazioni dove non è possibile
installare pannelli solari, rispondendo
perfettamente alle nuove normative per
il risparmio energetico (D.Lgs n. 28 del 3
marzo 2011).
RACCORDI
GIÀ PREDISPOSTI
Tutti i raccordi idraulici ed elettrici sono già predisposti.
Entrando nel particolare, sulla parte destra si trovano
l'ingresso dell'acqua fredda e l'uscita dell'acqua calda
sanitaria; sono inoltre presenti l'ingresso gas, i collegamenti
HPdens
TM
per i circuiti di riscaldamento, il condizionamento, il
collegamento per la pompa di calore e il collegamento al
pannello solare termico.
COLLEGAMENTI IDRAULICI
A· Ingresso gas 3/4”
B · Uscita A.C.S. 3/4”
C · Ingresso acqua fredda 3/4”
D · Mandata dal pannello solare 3/4”
E · Ritorno al pannello solare 3/4”
F · Mandata circ. 1 riscaldamento 3/4”
G· Ritorno circ. 1 riscaldamento 3/4”
H · Mandata circ. 2 riscaldamento 3/4” ]
I · Ritorno circ. 2 riscaldamento 3/4” ]
L · Mandata circ. 3 riscaldamento 3/4” ]
M· Ritorno circ. 3 riscaldamento 3/4” ]
N · Ricircolo sanitario 3/4” ]
O· Scarico Condensa
P · Rubinetto gas omologato EN 331
Q· Rubinetto ingresso acqua sanitaria
R · Inserto di rinforzo
S · Scarico Condensa PDC
] · In funzione dell’architettura con cui
è stata acquistata la caldaia, questi
raccordi potrebbero non essere presenti.
ORIENTAMENTO SCARICHI
A· Raccordo coassiale che permette di
COLLEGAMENTI ELETTRICI
A· Termostato ambiente per la sola
versione base
B · Sonda esterna (U4)
C · Sonda esterna Pompa di Calore
D· BUS di dialogo PC o comando
remoto Cod. 62101051
E · Comando remoto CR04
F · Alimentazione elettrica
G· TA circuito 1 di riscald. (solo quando
sono presenti più circ. di riscald.)
B ·
C ·
D·
H·
I ·
L ·
M·
X2 ·
X1 ·
procedere con condotto coassiale
verticale o con curva coassiale senza
limiti di possibilità di rotazione;
Raccordo singolo (solo per la
versione da esterno) che permette
di procedere con condotto singolo
senza limiti di possibilità di rotazione;
Raccordo sdoppiato che permette di
aspirare l’aria comburente da sinistra
e scaricare i fumi da destra
Come C ma invertito di 180°
TA circuito 2 di riscaldamento
TA circuito 3 di riscaldamento
Selettore o timer del circolatore di
ricircolo sanitario
Contatto attivazione termocamino
Morsettiera in bassissima tensione
Morsettiera in tensione di rete
