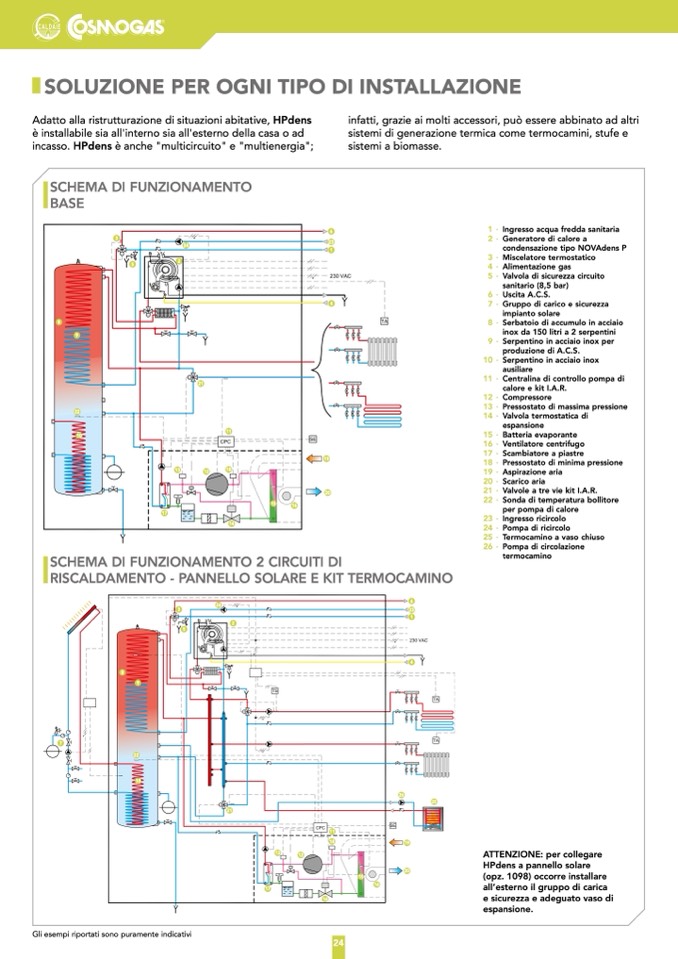

SOLUZIONE PER OGNI TIPO DI INSTALLAZIONE
Adatto alla ristrutturazione di situazioni abitative, HPdens
è installabile sia all'interno sia all'esterno della casa o ad
incasso. HPdens è anche "multicircuito" e "multienergia";
SCHEMA DI FUNZIONAMENTO
BASE
infatti, grazie ai molti accessori, può essere abbinato ad altri
sistemi di generazione termica come termocamini, stufe e
sistemi a biomasse.
8
9
22
10
11
7
8
9
22
10
4
26
19
Gli esempi riportati sono puramente indicativi
24
6
3
23
1·
2·
3 ·
4 ·
5 ·
6 ·
7 ·
8 ·
9 ·
10 ·
11 ·
12 ·
13 ·
14 ·
15·
16 ·
17 ·
18 ·
19·
20 ·
21·
22 ·
23 ·
24 ·
25 ·
26 ·
Ingresso acqua fredda sanitaria
Generatore di calore a
condensazione tipo NOVAdens P
Miscelatore termostatico
Alimentazione gas
Valvola di sicurezza circuito
sanitario (8,5 bar)
Uscita A.C.S.
Gruppo di carico e sicurezza
impianto solare
Serbatoio di accumulo in acciaio
inox da 150 litri a 2 serpentini
Serpentino in acciaio inox per
produzione di A.C.S.
Serpentino in acciaio inox
ausiliare
Centralina di controllo pompa di
calore e kit I.A.R.
Compressore
Pressostato di massima pressione
Valvola termostatica di
espansione
Batteria evaporante
Ventilatore centrifugo
Scambiatore a piastre
Pressostato di minima pressione
Aspirazione aria
Scarico aria
Valvole a tre vie kit I.A.R.
Sonda di temperatura bollitore
per pompa di calore
Ingresso ricircolo
Pompa di ricircolo
Termocamino a vaso chiuso
Pompa di circolazione
termocamino
5
24
2
21
1
4
17
13
12
18
14
20
SCHEMA DI FUNZIONAMENTO 2 CIRCUITI DI
RISCALDAMENTO - PANNELLO SOLARE E KIT TERMOCAMINO
15
16
6
3
23
1
5
24
2
21
13
17
12
ATTENZIONE: per collegare
HPdens a pannello solare
(opz. 1098) occorre installare
all’esterno il gruppo di carica
e sicurezza e adeguato vaso di
espansione.
19
14
11
18
15
20
16
25
