SOLUZIONE PER OGNI TIPO DI INSTALLAZIONE
Adatto alla ristrutturazione di situazioni abitative, SOLARfryo
è installabile sia all'interno sia all'esterno della casa o ad
incasso. SOLARfryo è anche "multicircuito" grazie ai molti
accessori con i quali può essere collegato all'impianto di
riscaldamento, condizionamento e ricircolo.

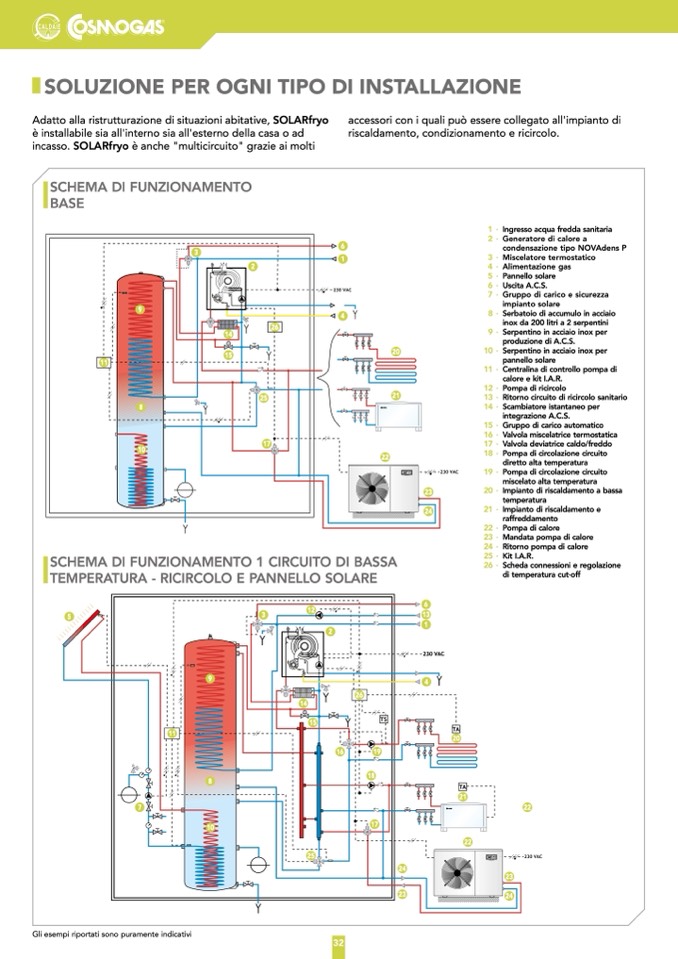

SCHEMA DI FUNZIONAMENTO
BASE
11
15
20
21
9
8
10
2
26
14
3
6
1
4
1 ·
2 ·
3 ·
4·
5 ·
6 ·
7 ·
8 ·
9 ·
10·
11 ·
12 ·
13·
14·
15 ·
16 ·
17·
18·
19 ·
20·
21 ·
22 ·
23 ·
24 ·
25 ·
26·
Ingresso acqua fredda sanitaria
Generatore di calore a
condensazione tipo NOVAdens P
Miscelatore termostatico
Alimentazione gas
Pannello solare
Uscita A.C.S.
Gruppo di carico e sicurezza
impianto solare
Serbatoio di accumulo in acciaio
inox da 200 litri a 2 serpentini
Serpentino in acciaio inox per
produzione di A.C.S.
Serpentino in acciaio inox per
pannello solare
Centralina di controllo pompa di
calore e kit I.A.R.
Pompa di ricircolo
Ritorno circuito di ricircolo sanitario
Scambiatore istantaneo per
integrazione A.C.S.
Gruppo di carico automatico
Valvola miscelatrice termostatica
Valvola deviatrice caldo/freddo
Pompa di circolazione circuito
diretto alta temperatura
Pompa di circolazione circuito
miscelato alta temperatura
Impianto di riscaldamento a bassa
temperatura
Impianto di riscaldamento e
raffreddamento
Pompa di calore
Mandata pompa di calore
Ritorno pompa di calore
Kit I.A.R.
Scheda connessioni e regolazione
di temperatura cut·off
SCHEMA DI FUNZIONAMENTO 1 CIRCUITO DI BASSA
TEMPERATURA - RICIRCOLO E PANNELLO SOLARE
5
12
6
3
13
Gli esempi riportati sono puramente indicativi
32
11
26
TS
19
18
TA
20
9
2
14
15
1
230 VAC
4
25
17
8
7
22
10
17
TA
21
22
25
16
22
24
23
23
24
23
24
