] · In caso di integrazione con termocamino o similare:
10 · Ritorno al termocamino
11 · Mandata dal termocamino
COMPATTI E PRONTI PER ESSERE
INSTALLATI OVUNQUE
Tutti gli elementi sono racchiusi all’interno di un box compatto che può essere
addossato alla parete (SDS) o ad incasso (SKS) sia all’interno che all’esterno
dell’edificio. SOLARdens sono prodotti e collaudati interamente in Cosmogas.
]] · In caso di installazione con copertura superiore
considerare un'altezza totale di 2090 mm
MULTICIRCUITO E
MULTIENERGIA
Grazie ai molti accessori SOLARdens
può essere abbinato ad altri sistemi
come: termocamini, stufe e sistemi
a biomassa. Può gestire i seguenti
circuiti contemporaneamente:
2 circuiti di bassa
1 circuito di alta
1 circuito di ricircolo sanitario
PIÙ VALORE PER LA CERTIFICAZIONE
ENERGETICA DEGLI EDIFICI
SOLARdens è un sistema ibrido
che risponde perfettamente alle
nuove normative per il risparmio
e la certificazione energetica degli
edifici.
Permette inoltre di accedere a:
Conto termico
Detrazioni 50% - 65%
OPZIONE INTEGRAZIONE
RISCALDAMENTO KIT I.A.R.
L’opzione Kit I.A.R. composto da una valvola deviatrice
motorizzata, una sonda di temperatura ed un sistema di
gestione elettronico, permette a SOLARdens di utilizzare
l’energia solare anche in integrazione al riscaldamento
limitando le accensioni della caldaia
incrementando il risparmio
energetico.
Funzionamento del Kit I.A.R.:
quando le sonde rilevano che
la temperatura dell’accumulo
supera la temperatura di ritorno
impianto, la valvola deviatrice devia il
ritorno sul puffer integrando così
il riscaldamento sia in impianti a
bassa temperatura che in impianti
a radiatori.

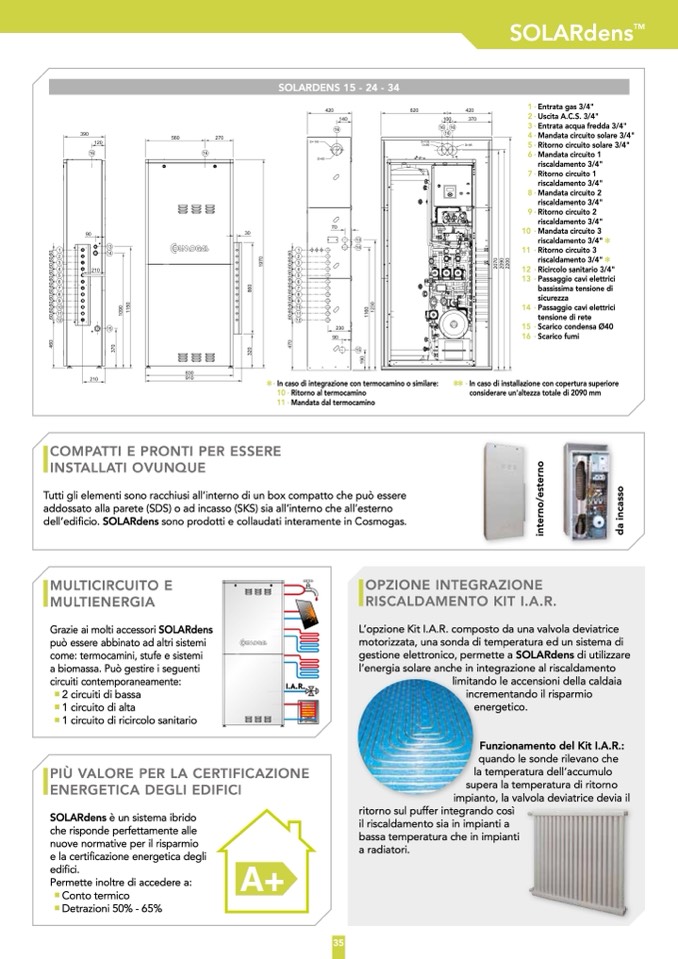

SOLARDENS 15 - 24 - 34
35
SOLARdens
TM
1 ·
2 ·
3 ·
4 ·
5 ·
6 ·
7 ·
8 ·
9 ·
10 ·
11 ·
12 ·
13 ·
14 ·
15 ·
16 ·
Entrata gas 3/4"
Uscita A.C.S. 3/4"
Entrata acqua fredda 3/4"
Mandata circuito solare 3/4"
Ritorno circuito solare 3/4"
Mandata circuito 1
riscaldamento 3/4"
Ritorno circuito 1
riscaldamento 3/4"
Mandata circuito 2
riscaldamento 3/4"
Ritorno circuito 2
riscaldamento 3/4"
Mandata circuito 3
riscaldamento 3/4" ]
Ritorno circuito 3
riscaldamento 3/4" ]
Ricircolo sanitario 3/4"
Passaggio cavi elettrici
bassissima tensione di
sicurezza
Passaggio cavi elettrici
tensione di rete
Scarico condensa Ø40
Scarico fumi
i
n
t
e
r
n
o
/
e
s
t
e
r
n
o
d
a
i
n
c
a
s
s
o
