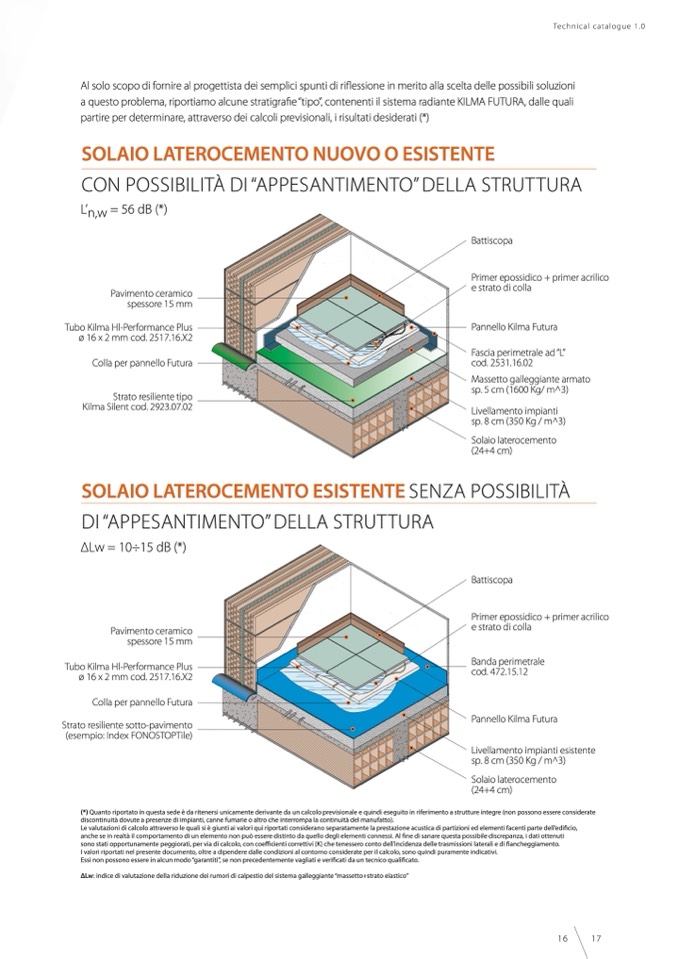

Al solo scopo di fornire al progettista dei semplici spunti di riflessione in merito alla scelta delle possibili soluzioni

a questo problema, riportiamo alcune stratigrafie “tipo”, contenenti il sistema radiante KILMA FUTURA, dalle quali

partire per determinare, attraverso dei calcoli previsionali, i risultati desiderati (*)

SOLAIO LATEROCEMENTO NUOVO O ESISTENTE

CON POSSIBILITÀ DI “APPESANTIMENTO” DELLA STRUTTURA

L’n,w = 56 dB (*)

Pavimento ceramico

spessore 15 mm

Tubo Kilma Hl-Performance Plus

ø 16 x 2 mm cod. 2517.16.X2

Colla per pannello Futura

Strato resiliente tipo

Kilma Silent cod. 2923.07.02

Battiscopa

Primer epossidico + primer acrilico

e strato di colla

Pannello Kilma Futura

Fascia perimetrale ad “L”

cod. 2531.16.02

Massetto galleggiante armato

sp. 5 cm (1600 Kg/ m^3)

Livellamento impianti

sp.8cm(350Kg/m^3)

Solaio laterocemento

(24+4 cm)

SOLAIO LATEROCEMENTO ESISTENTE SENZA POSSIBILIT

À

DI “APPESANTIMENTO” DELLA STRUTTURA

∆Lw = 10÷15 dB (*)

Pavimento ceramico

spessore 15 mm

Tubo Kilma Hl-Performance Plus

ø 16 x 2 mm cod. 2517.16.X2

Colla per pannello Futura

Strato resiliente sotto-pavimento

(esempio: Index FONOSTOPTile)

Battiscopa

Primer epossidico + primer acrilico

e strato di colla

Banda perimetrale

cod. 472.15.12

Pannello Kilma Futura

Livellamento impianti esistente

sp.8cm(350Kg/m^3)

Solaio laterocemento

(24+4 cm)

(*) Quanto riportato in questa sede è da ritenersi unicamente derivante da un calcolo previsionale e quindi eseguito in riferimento a strutture integre (non possono essere considerate

discontinuità dovute a presenze di impianti, canne fumarie o altro che interrompa la continuità del manufatto).

Le valutazioni di calcolo attraverso le quali si è giunti ai valori qui riportati considerano separatamente la prestazione acustica di partizioni ed elementi facenti parte dell’edificio,

anche se in realtà il comportamento di un elemento non pu

ò essere distinto da quello degli elementi connessi. Al fine di sanare questa possibile discrepanza, i dati ottenuti

sono stati opportunamente peggiorati, per via di calcolo, con coefficienti correttivi (K) che tenessero conto dell’incidenza delle trasmissioni laterali e di fiancheggiamento.

I valori riportati nel presente documento, oltre a dipendere dalle condizioni al contorno considerate per il calcolo, sono quindi puramente indicativi.

Essi non possono essere in alcun modo “garantiti”, se non precedentemente vagliati e verificati da un tecnico qualificato.

ΔLw: indice di valutazione della riduzione dei rumori di calpestio del sistema galleggiante “massetto+strato elastico”
