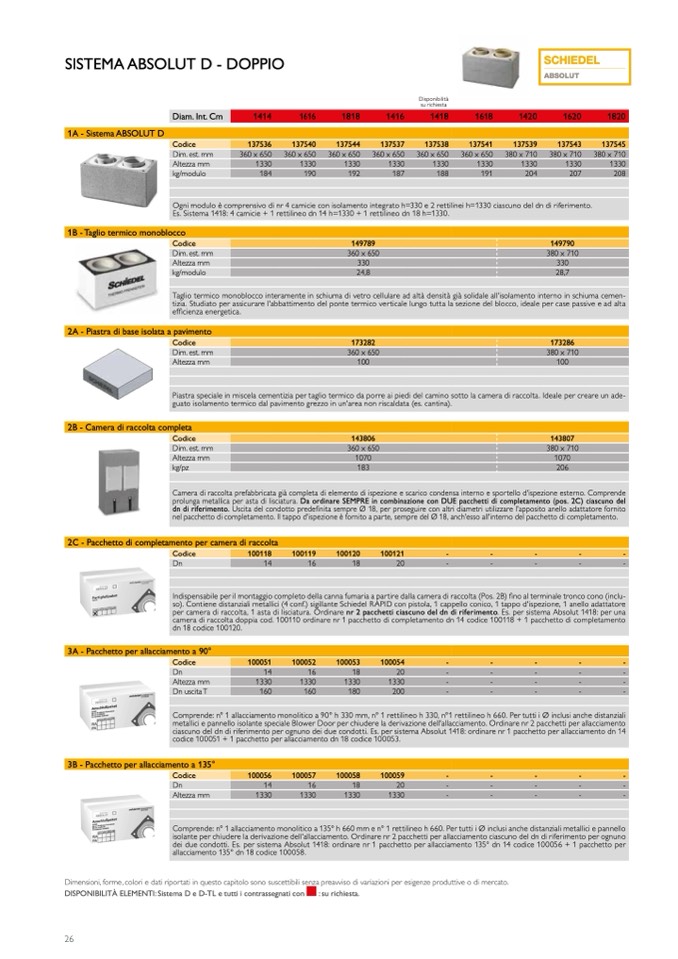

SISTEMA ABSOLUT D - DOPPIO
ABSOLUT
1A - Sistema ABSOLUT D
Disponibilità
su richiesta
Diam. Int. Cm
1414
1616
1818
1416
1418
1618
1420
1620
1820
Codice
137536
137540
137544
137537
137538
137541
137539
137543
137545
Dim. est. mm
360 x 650
360 x 650
360 x 650
360 x 650
360 x 650
360 x 650
380 x 710
380 x 710
380 x 710
Altezza mm
1330
1330
1330
1330
1330
1330
1330
1330
1330
kg/modulo
184
190
192
187
188
191
204
207
208
Ogni modulo è comprensivo di nr 4 camicie con isolamento integrato h=330 e 2 rettilinei h=1330 ciascuno del dn di riferimento.
Es. Sistema 1418: 4 camicie + 1 rettilineo dn 14 h=1330 + 1 rettilineo dn 18 h=1330.
1B - Taglio termico monoblocco
Codice
Dim. est. mm
Altezza mm
kg/modulo
149789
360 x 650
330
24,8
149790
380 x 710
330
28,7
2A - Piastra di base isolata a pavimento
3
2
1
Codice
Dim. est. mm
D
Altezza mm
173282
360 x 650
100
173286
380 x 710
100
Taglio termico monoblocco interamente in schiuma di vetro cellulare ad altà densità già solidale all'isolamento interno in schiuma cemen-
tizia. Studiato per assicurare l'abbattimento del ponte termico verticale lungo tutta la sezione del blocco, ideale per case passive e ad alta
efficienza energetica.
,
0
3
0
1
,
0
3
0
6
3
Piastra speciale in miscela cementizia per taglio termico da porre ai piedi del camino sotto la camera di raccolta. Ideale per creare un ade-
guato isolamento termico dal pavimento grezzo in un'area non riscaldata (es. cantina).
C
2B - Camera di raccolta completa
Codice
Dim. est. mm
B
Altezza mm
kg/pz
PlanparallelitätOber-zuUnterseite(nachProduktion): 2mm
2
1
1
1
Mineralische Feinschlämme (MFS)
Thermo-Fußplatte
P II gem. DIN 18550
POS.
STK.
TITEL
Leichtbeton TFP 500kg/m3 ±10%
O
p
a
R
e
s
e
ff
r
n
e
w
m
d
n
e
i
i
c
t
l
t
l
i
e
o
a
s
d
n
s
,
o
a
u
w
b
n
t
l
i
d
t
l
g
h
iz
a
d
o
a
t
i
u
e
t
s
i
t
o
s
t
p
e
n
o
r
m
i
a
c
o
i
o
n
r
n
m
d
a
w
t
p
r
i
e
o
i
e
t
p
t
n
e
o
s
n
o
r
a
t
f
c
t
o
t
i
o
h
o
f
n
i
n
s
t
s
h
.
e
d
e
n
o
c
t
c
.
o
u
n
m
tentare not
ME
m
A
I
S
N
m
URE
S
1
CA
:
L
3
E
MATERIAL
g
A
d
r
e
l
a
l
s
r
n
i
i
g
t
n
h
o
,
t
r
s
a
r
,
e
r
i
e
g
n
i
c
r
s
e
l
t
u
s
r
d
a
e
i
t
r
n
i
v
o
g
e
n
d
r
o
i
.
g
f
h
a
ts
n
c
u
r
t
e
ili
a
ty
te
m
d
o
b
d
y
e
p
l
a
o
t
r
ent
w
G
i
e
th
n
o
e
u
ra
t
l
s
t
p
o
e
le
c
r
if
a
ie
n
d
ce
to
s
le
fo
r
r
an
o
ce
m
.
inal dimensions
S
P
Y
A
S
R
TE
/A
M
SSEMBLY/PROJECT
ABS
143806
360 x 650
1070
183
143807
380 x 710
1070
206
DATE
NAME
DRAWN
12.05.2020 CPr
CHECKED 14.05.2020 HPü
DESIGNATION
Thermo-Fußplatte
E Z 12 - 18
A
DRAW.ID. SN004447-000000-000
REV.
0
DCR
REV. MODIFICATION
DATE
3
2
1
NAME
SCHIEDEL GmbH
A-4545 Nußbach, Friedrich-Schiedel-Straße 2-6
MAT.NR.
173280
S
1/
H
1
EET
A3
12,96 l
7,13 kg
VOLUMEN
GEWICHT
Camera di raccolta prefabbricata già completa di elemento di ispezione e scarico condensa interno e sportello d'ispezione esterno. Comprende
prolunga metallica per asta di lisciatura. Da ordinare SEMPRE in combinazione con DUE pacchetti di completamento (pos. 2C) ciascuno del
dn di riferimento. Uscita del condotto predefinita sempre Ø 18, per proseguire con altri diametri utilizzare l'apposito anello adattatore fornito
nel pacchetto di completamento. Il tappo d'ispezione è fornito a parte, sempre del Ø 18, anch'esso all'interno del pacchetto di completamento.
2C - Pacchetto di completamento per camera di raccolta
Codice
100118
100119
100120
100121
-
-
-
-
-
Dn
14
16
18
20
-
-
-
-
-
Indispensabile per il montaggio completo della canna fumaria a partire dalla camera di raccolta (Pos. 2B) fino al terminale tronco cono (inclu-
so). Contiene distanziali metallici (4 conf.) sigillante Schiedel RAPID con pistola, 1 cappello conico, 1 tappo d'ispezione, 1 anello adattatore
per camera di raccolta, 1 asta di lisciatura. Ordinare nr 2 pacchetti ciascuno del dn di riferimento. Es. per sistema Absolut 1418: per una
camera di raccolta doppia cod. 100110 ordinare nr 1 pacchetto di completamento dn 14 codice 100118 + 1 pacchetto di completamento
dn 18 codice 100120.
3A - Pacchetto per allacciamento a 90°
Codice
100051
100052
100053
100054
-
Dn
14
16
18
20
-
Altezza mm
1330
1330
1330
1330
-
Dn uscita T
160
160
180
200
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Comprende: n° 1 allacciamento monolitico a 90° h 330 mm, n° 1 rettilineo h 330, n°1 rettilineo h 660. Per tutti i Ø inclusi anche distanziali
metallici e pannello isolante speciale Blower Door per chiudere la derivazione dell'allacciamento. Ordinare nr 2 pacchetti per allacciamento
ciascuno del dn di riferimento per ognuno dei due condotti. Es. per sistema Absolut 1418: ordinare nr 1 pacchetto per allacciamento dn 14
codice 100051 + 1 pacchetto per allacciamento dn 18 codice 100053.
3B - Pacchetto per allacciamento a 135°
Codice
100056
100057
100058
100059
-
Dn
14
16
18
20
-
Altezza mm
1330
1330
1330
1330
-
-
-
-
-
-
-
-
-
-
-
-
-
Comprende: n° 1 allacciamento monolitico a 135° h 660 mm e n° 1 rettilineo h 660. Per tutti i Ø inclusi anche distanziali metallici e pannello
isolante per chiudere la derivazione dell'allacciamento. Ordinare nr 2 pacchetti per allacciamento ciascuno del dn di riferimento per ognuno
dei due condotti. Es. per sistema Absolut 1418: ordinare nr 1 pacchetto per allacciamento 135° dn 14 codice 100056 + 1 pacchetto per
allacciamento 135° dn 18 codice 100058.
Dimensioni, forme, colori e dati riportati in questo capitolo sono suscettibili senza preavviso di variazioni per esigenze produttive o di mercato.
DISPONIBILITÀ ELEMENTI: Sistema D e D-TL e tutti i contrassegnati con
: su richiesta.
26
