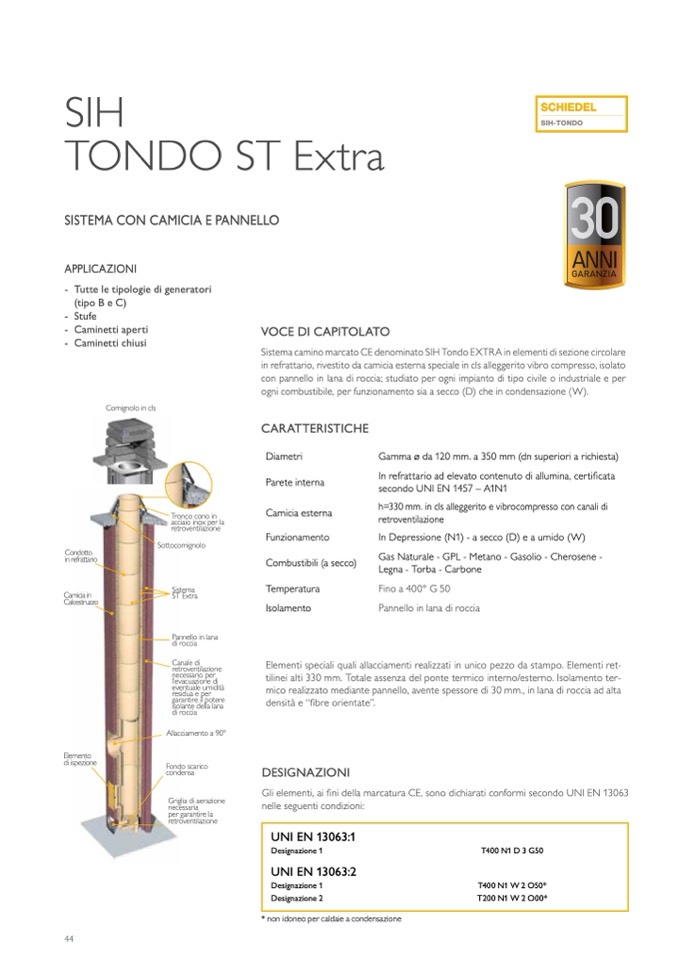

SIH
TONDO ST Extra
SISTEMA CON CAMICIA E PANNELLO
SIH-TONDO
APPLICAZIONI
- Tutte le tipologie di generatori
(tipo B e C)
- Stufe
- Caminetti aperti
- Caminetti chiusi
Comignolo in cls
VOCE DI CAPITOLATO
Sistema camino marcato CE denominato SIH Tondo EXTRA in elementi di sezione circolare
in refrattario, rivestito da camicia esterna speciale in cls alleggerito vibro compresso, isolato
con pannello in lana di roccia; studiato per ogni impianto di tipo civile o industriale e per
ogni combustibile, per funzionamento sia a secco (D) che in condensazione (W).
Condotto
in refrattario
Camicia in
Calcestruzzo
Tronco cono in
acciaio inox per la
retroventilazione
Sottocomignolo
Sistema
ST Extra
Pannello in lana
di roccia
Canale di
retroventilazione
necessario per
l’evacuazione di
eventuale umidità
residua e per
garantire il potere
isolante della lana
di roccia
Allacciamento a 90°
Fondo scarico
condensa
Griglia di aerazione
necessaria
per garantire la
retroventilazione
CARATTERISTICHE
Diametri
Parete interna
Camicia esterna
Funzionamento
Combustibili (a secco)
Temperatura
Isolamento
Gamma ø da 120 mm. a 350 mm (dn superiori a richiesta)
In refrattario ad elevato contenuto di allumina, certificata
secondo UNI EN 1457 – A1N1
h=330 mm. in cls alleggerito e vibrocompresso con canali di
retroventilazione
In Depressione (N1) - a secco (D) e a umido (W)
Gas Naturale - GPL - Metano - Gasolio - Cherosene -
Legna - Torba - Carbone
Fino a 400° G 50
Pannello in lana di roccia
Elemento
di ispezione
Elementi speciali quali allacciamenti realizzati in unico pezzo da stampo. Elementi ret-
tilinei alti 330 mm. Totale assenza del ponte termico interno/esterno. Isolamento ter-
mico realizzato mediante pannello, avente spessore di 30 mm., in lana di roccia ad alta
densità e “fibre orientate”.
DESIGNAZIONI
Gli elementi, ai fini della marcatura CE, sono dichiarati conformi secondo UNI EN 13063
nelle seguenti condizioni:
UNI EN 13063:1
Designazione 1
UNI EN 13063:2
Designazione 1
Designazione 2
T400 N1 D 3 G50
T400 N1 W 2 O50*
T200 N1 W 2 O00*
44
* non idoneo per caldaie a condensazione
