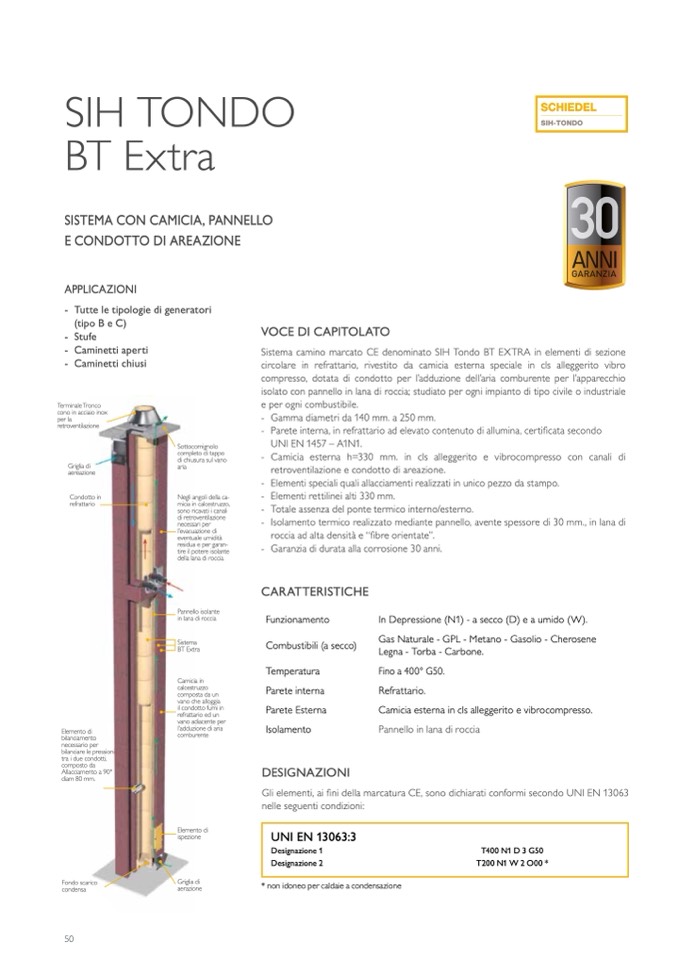

SIH TONDO
BT Extra
SISTEMA CON CAMICIA, PANNELLO
E CONDOTTO DI AREAZIONE
SIH-TONDO
APPLICAZIONI
- Tutte le tipologie di generatori
(tipo B e C)
VOCE DI CAPITOLATO
Sistema camino marcato CE denominato SIH Tondo BT EXTRA in elementi di sezione
circolare in refrattario, rivestito da camicia esterna speciale in cls alleggerito vibro
compresso, dotata di condotto per l’adduzione dell’aria comburente per l’apparecchio
isolato con pannello in lana di roccia; studiato per ogni impianto di tipo civile o industriale
e per ogni combustibile.
- Gamma diametri da 140 mm. a 250 mm.
- Parete interna, in refrattario ad elevato contenuto di allumina, certificata secondo
UNI EN 1457 – A1N1.
- Camicia esterna h=330 mm. in cls alleggerito e vibrocompresso con canali di
retroventilazione e condotto di areazione.
- Elementi speciali quali allacciamenti realizzati in unico pezzo da stampo.
- Elementi rettilinei alti 330 mm.
- Totale assenza del ponte termico interno/esterno.
- Isolamento termico realizzato mediante pannello, avente spessore di 30 mm., in lana di
roccia ad alta densità e “fibre orientate”.
- Garanzia di durata alla corrosione 30 anni.
- Stufe
- Caminetti aperti
- Caminetti chiusi
Terminale Tronco
cono in acciaio inox
per la
retroventilazione
Griglia di
aereazione
Condotto in
refrattario
Sottocomignolo
completo di tappo
di chiusura sul vano
aria
Negli angoli della ca-
micia in calcestruzzo,
sono ricavati i canali
di retroventilazione
necessari per
l’evacuazione di
eventuale umidità
residua e per garan-
tire il potere isolante
della lana di roccia.
Pannello isolante
in lana di roccia
Sistema
BT Extra
Camicia in
calcestruzzo
composta da un
vano che alloggia
il condotto fumi in
refrattario ed un
vano adiacente per
l’adduzione di aria
comburente
Elemento di
ispezione
Griglia di
aerazione
Elemento di
bilanciamento
necessario per
bilanciare le pressioni
tra i due condotti,
composto da
Allacciamento a 90°
diam 80 mm.
Fondo scarico
condensa
CARATTERISTICHE
Funzionamento
Combustibili (a secco)
Temperatura
Parete interna
Parete Esterna
Isolamento
DESIGNAZIONI
In Depressione (N1) - a secco (D) e a umido (W).
Gas Naturale - GPL - Metano - Gasolio - Cherosene
Legna - Torba - Carbone.
Fino a 400° G50.
Refrattario.
Camicia esterna in cls alleggerito e vibrocompresso.
Pannello in lana di roccia
Gli elementi, ai fini della marcatura CE, sono dichiarati conformi secondo UNI EN 13063
nelle seguenti condizioni:
* non idoneo per caldaie a condensazione
UNI EN 13063:3
Designazione 1
T400 N1 D 3 G50
Designazione 2
T200 N1 W 2 O00 *
