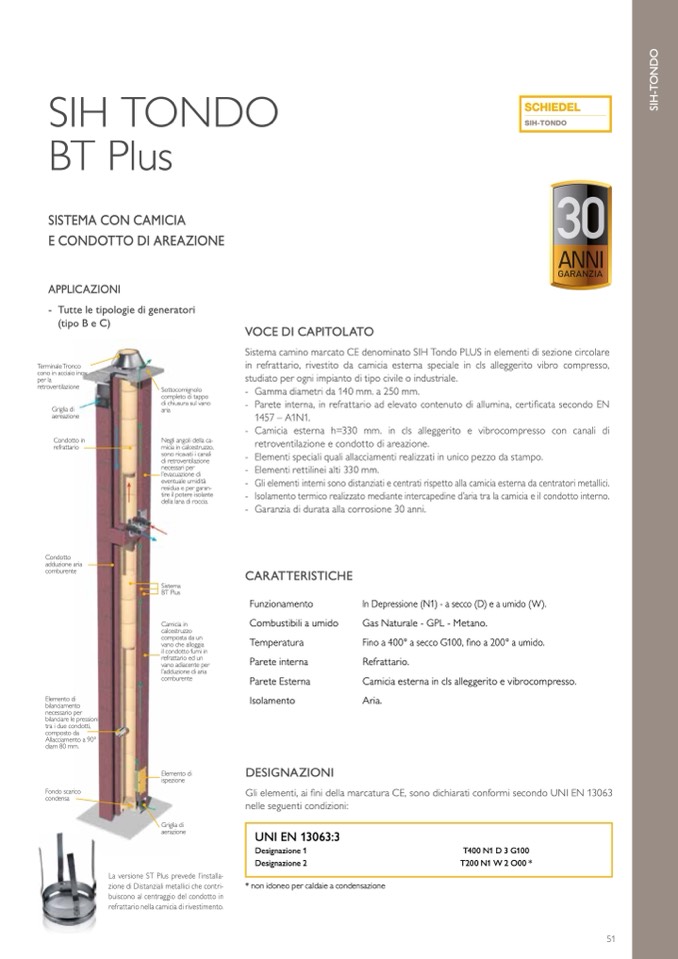

SIH TONDO
BT Plus
SIH-TONDO
SISTEMA CON CAMICIA
E CONDOTTO DI AREAZIONE
APPLICAZIONI
- Tutte le tipologie di generatori
(tipo B e C)
VOCE DI CAPITOLATO
Sistema camino marcato CE denominato SIH Tondo PLUS in elementi di sezione circolare
in refrattario, rivestito da camicia esterna speciale in cls alleggerito vibro compresso,
studiato per ogni impianto di tipo civile o industriale.
- Gamma diametri da 140 mm. a 250 mm.
- Parete interna, in refrattario ad elevato contenuto di allumina, certificata secondo EN
1457 – A1N1.
- Camicia esterna h=330 mm. in cls alleggerito e vibrocompresso con canali di
retroventilazione e condotto di areazione.
- Elementi speciali quali allacciamenti realizzati in unico pezzo da stampo.
- Elementi rettilinei alti 330 mm.
- Glielementiinternisonodistanziatiecentratirispettoallacamiciaesternadacentratorimetallici.
- Isolamento termico realizzato mediante intercapedine d’aria tra la camicia e il condotto interno.
- Garanzia di durata alla corrosione 30 anni.
Terminale Tronco
cono in acciaio inox
per la
retroventilazione
Griglia di
aereazione
Condotto in
refrattario
Condotto
adduzione aria
comburente
Elemento di
bilanciamento
necessario per
bilanciare le pressioni
tra i due condotti,
composto da
Allacciamento a 90°
diam 80 mm.
Fondo scarico
condensa
Sottocomignolo
completo di tappo
di chiusura sul vano
aria
Negli angoli della ca-
micia in calcestruzzo,
sono ricavati i canali
di retroventilazione
necessari per
l’evacuazione di
eventuale umidità
residua e per garan-
tire il potere isolante
della lana di roccia.
Sistema
BT Plus
Camicia in
calcestruzzo
composta da un
vano che alloggia
il condotto fumi in
refrattario ed un
vano adiacente per
l’adduzione di aria
comburente
Elemento di
ispezione
Griglia di
aerazione
La versione ST Plus prevede l’installa-
zione di Distanziali metallici che contri-
buiscono al centraggio del condotto in
refrattario nella camicia di rivestimento.
CARATTERISTICHE
Funzionamento
Combustibili a umido
Temperatura
Parete interna
Parete Esterna
Isolamento
DESIGNAZIONI
In Depressione (N1) - a secco (D) e a umido (W).
Gas Naturale - GPL - Metano.
Fino a 400° a secco G100, fino a 200° a umido.
Refrattario.
Camicia esterna in cls alleggerito e vibrocompresso.
Aria.
Gli elementi, ai fini della marcatura CE, sono dichiarati conformi secondo UNI EN 13063
nelle seguenti condizioni:
* non idoneo per caldaie a condensazione
UNI EN 13063:3
Designazione 1
T400 N1 D 3 G100
Designazione 2
T200 N1 W 2 O00 *
